Graphpad Prism做截断图 Graphpad Prism怎么打断y轴

品牌型号：联想GeekPro 2020

系统：Windows 10 64位专业版

软件版本：Graphpad Prism 10.3.0

我们在用图表展示数据时，可能会需要用到一些特殊的设置，比如，如果数据的跨度比较大、分布比较散的话，可以将坐标轴截成两部分显示，这样就能避免图表过宽、过高的问题。Graphpad Prism可以轻松实现图表的格式定制，让它们可以更符合数据演示的需求。接下来我们会介绍Graphpad Prism做截断图，Graphpad Prism怎么打断y轴的相关内容。

一、Graphpad Prism做截断图

对于一些数值范围大，数据分布比较分散的图表，其实可以做成截断图，就是将坐标轴设置成两段，每一段显示不同的数值范围，这样就能避免将图做得过大，数据看起来也会更清楚一些，下面一起来看看Graphpad Prism怎么做截断图。

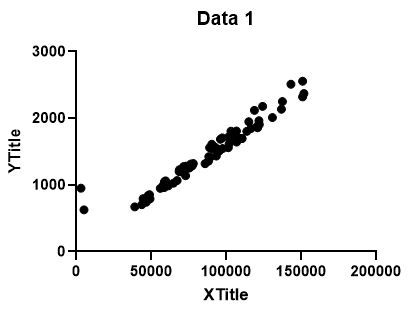

1、比如图1显示的散点图，在靠近0的部分有一些数据，而另外一大部分数据显示在50000-200000之间，这样的图表其实可以做成截断图，让两部分的数据都能展示都更加清楚。

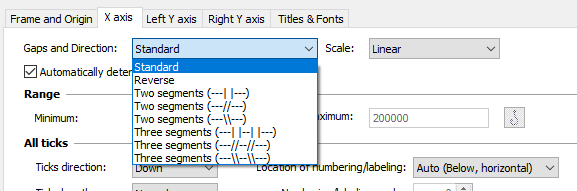

2、在散点图的横坐标处双击，打开Graphpad Prism的x轴格式化功能，如图2所示，展开“间隔与方向”的菜单，可以使用“两段式”、“三段式”等截断样式。

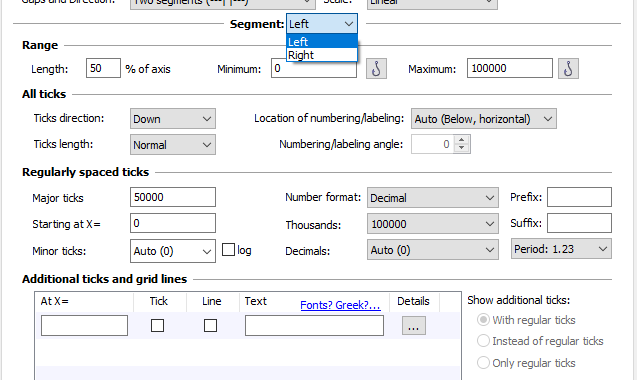

3、比如我们这里选了两段式的截断，如图3所示，下面就会出现“左边”、“右边”的设置，用来分别定制两个截断坐标轴的范围、间隔、方向、长度等。

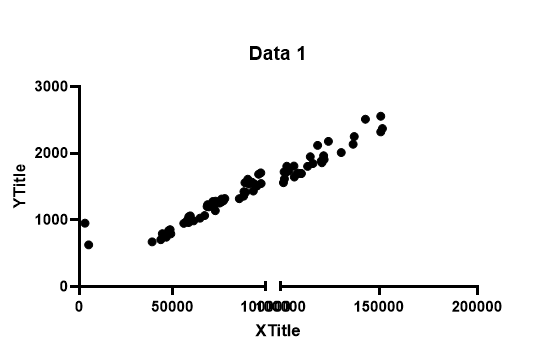

4、设置好后，返回到散点图，如图4所示，就能看到横坐标被切成两段，中间会用两个竖线来注明截断位置。

二、Graphpad Prism怎么打断y轴

上面我们主要演示了Graphpad Prism关于x轴的截断设置，其实y轴操作也是一样的，下面让我们详细来看看怎么打断y轴。

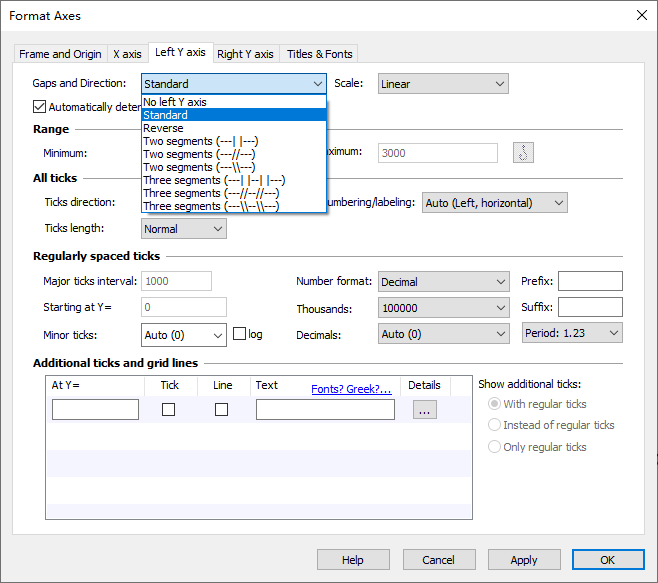

1、双击Graphpad Prism图表里面的纵坐标，打开散点图的y轴设置功能，如图5所示，在其“间隔与方向”菜单中，选择“两段式（Two segments）”的截断方式。

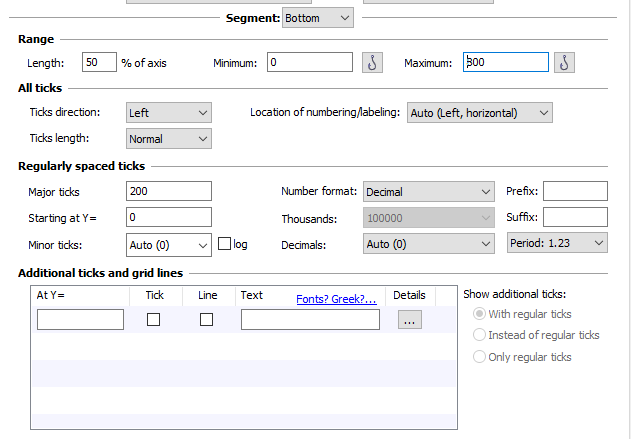

2、设置好两段式截断后，如图6所示，在Graphpad Prism 的“段（segment）”菜单中，选择“下段”，并进行以下细节设置：

①在范围里面，将段的长度设为“50%”，这样就能让两个截断都一样长，再根据数值范围，将最小值设为0，最大值设为800。

②其他的细节，比如刻度、间隔、辅助线、标签等，可以保持默认不动。

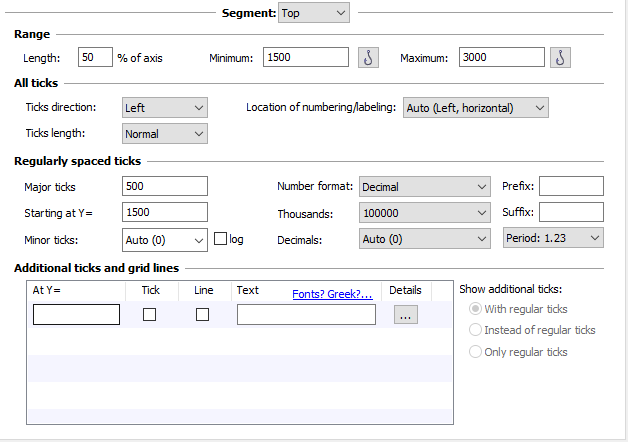

3、设置好“下段”后，如图7所示，将Graphpad Prism 的“段”调整为“上段”，继续进行范围、间隔、刻度等调整。

①这里主要是将最小值设为1500，最大值设为3000。

②如果上段的数值范围比较大，可以将间隔设大一点，比如这里设为500，而下段则使用200的间隔，两段的设置可以不一样。

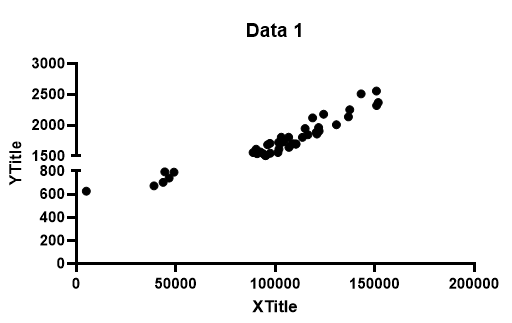

4、做好两段的设置后，返回到散点图，就能看到y轴出现了两个截断，下段的范围与间隔比较小，上段则比较大。

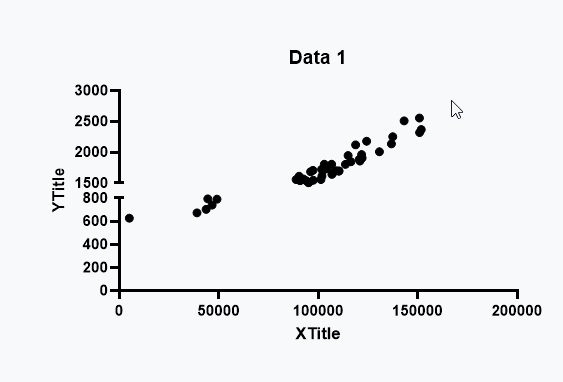

5、将y轴打断后，如果觉得整体图表变得有点拥挤，如图9所示，可以手动将坐标轴拉长一些。Graphpad Prism图表的两个截断可以分别拉长，点击一下对应的段选中，即可拉长或拉短，操作起来比较简单。

三、小结

以上就是Graphpad Prism做截断图，Graphpad Prism怎么打断y轴的全部内容了。Graphpad Prism可以很轻松地做图表的格式化，像本文说到的截断图，可以用坐标轴的间隔与方向功能做，无论是两段，还是三段，都可以设置。而且，如果想让一段长、一段短，可以用长度来调，同时也能让两段的范围长度、间隔大小不同，这么好用的功能，大家可以试用一下。

作者：泽洋
