GraphPad如何添加图注 GraphPad图例标注如何对齐

品牌型号：联想GeekPro 2020

系统：Windows 10 64位专业版

软件版本：GraphPad 10.3.0

图注是图表中的注释与说明工具，可以让读者更好地理解图表的数据。为了提高图表的可读性，大部分研究报告都会添加图注的信息。但在特殊情况下，如果不小心删除了图注，或图表未自动添加图注，该怎么办呢？本文会详细讲解GraphPad如何添加图注，以及GraphPad图例标注如何对齐的相关内容。希望可以帮助大家更好地理解相关的知识。

一、GraphPad如何添加图注

图注是图表信息之一，用于说明图表中符号、颜色等元素的含义。添加了图注的图表，可以在无人解说的情况下，让读者更好地理解传达的数据信息。一般情况下，GraphPad绘制的图表都会自动添加图注，接下来，本文会以绘制不同年份、不同产品的销量数据散点图为例演示GraphPad图表绘制与添加图注的过程。

如图1所示，首先在GraphPad中创建一个简单的XY数据表，并分别勾选X的“数值”与Y的“为每个点输入并绘制一个y值”选项。

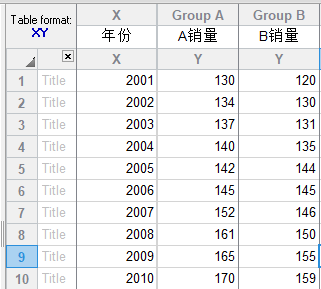

创建GraphPad的XY数据表后，如图2所示，在X列输入年份，在Group A、Group B对应的Y列分别输入产品A、产品B的销量数据。

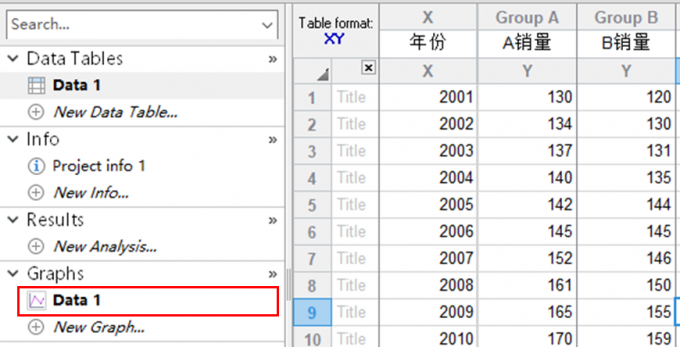

完成数据的输入后，如图3所示，在GraphPad左侧的图表输出选项中，点击“Data 1”文件，即上述创建的XY数据表。

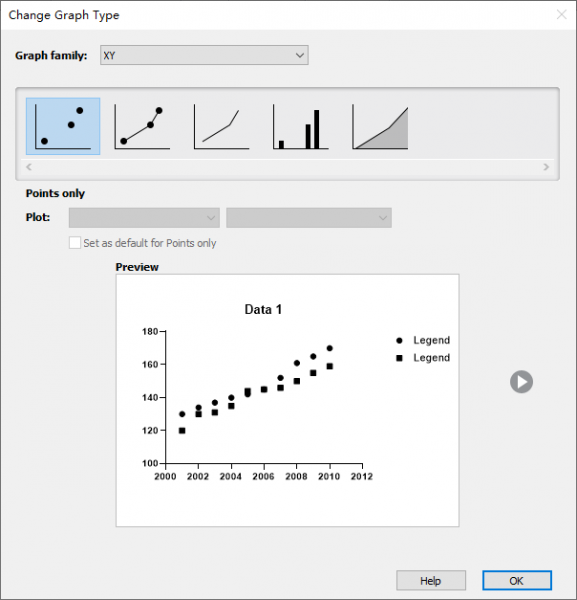

GraphPad会弹出适合XY数据表绘制的图表选项。如图4所示，选择散点图的缩略图按钮（第一个缩略图），下方会出现对应的散点图预览，确认无误后点击OK。

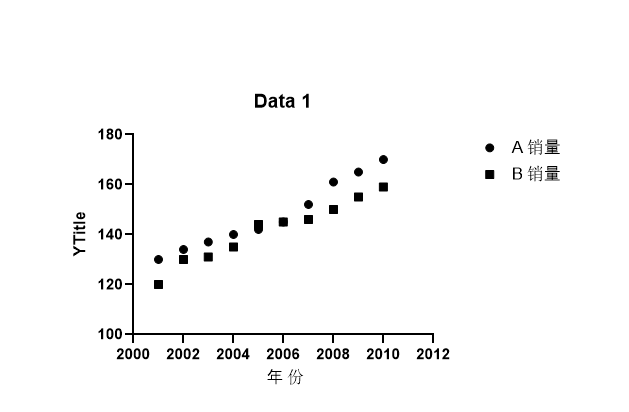

然后，如图5所示，我们就能得到包含两个Y变量的GraphPad散点图。而本文关注的图注信息也会自动添加在右上角，用于说明圆点与方点代表的含义，即产品A、产品B的销量。

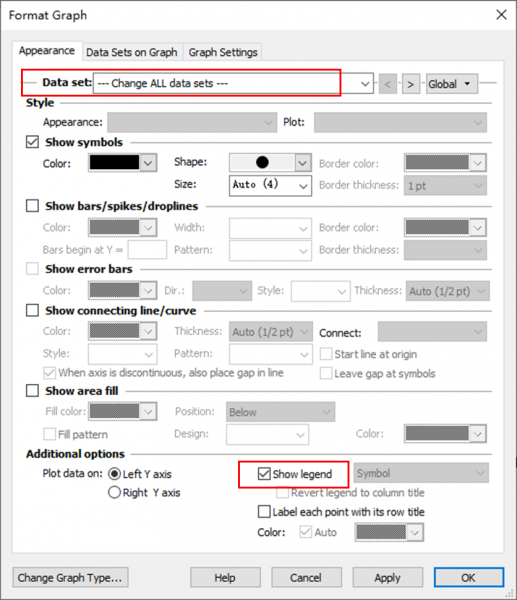

如果图表未自动添加图注，或我们误将图注删除，均可以手动加上。双击上述的散点图调出GraphPad的图表格式化窗口，如图6所示，将顶部的数据集设置为“Change all data sets（调整所有数据集合）”，然后在“Additional option（更多选项）”中，勾选Show legend（显示注释），即可手动添加图注。

二、GraphPad图例标注如何对齐

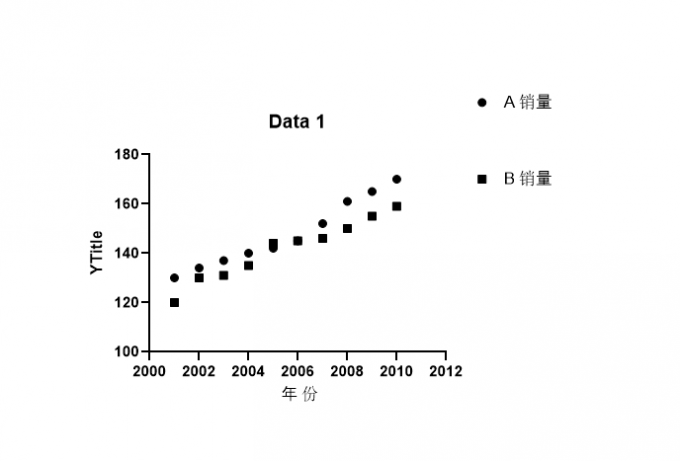

GraphPad图例标注可以自由移动，只需点击选中其中一个图注，即可将其移动到其他位置。如果想对齐图例标注，既可以选择手动移动后对齐，也可以选择自动对齐

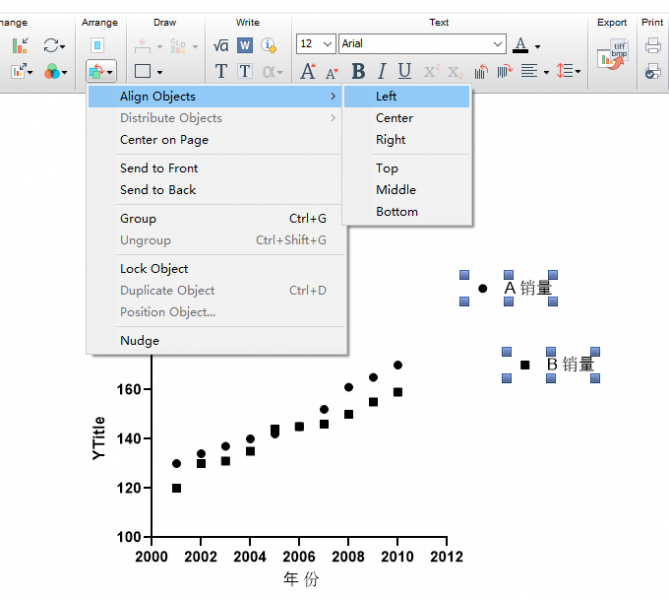

如果要实现自动对齐，如图7所示，可以在全选（按住CTRL键多选或使用鼠标框选）图例标注的情况下，依次使用GraphPad顶部对齐快捷栏中的对齐对象（Align Objects）功能。该功能可以实现向左、中、右与上、中、下的对齐方式。

比如选择左对齐，如图8所示，GraphPad会以最左侧的图例标注为基准，对齐其他的图例。

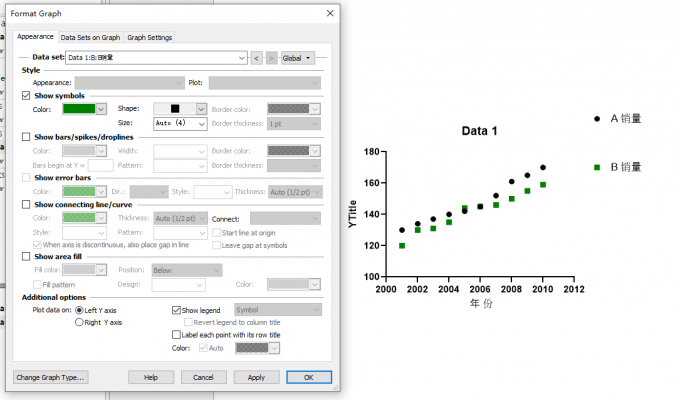

除了对齐功能外，如果对GraphPad图表数据点的格式进行改动，其图例标注也会同步调整。比如，我们对产品B销量的符号调整为绿色的方形，其图例标注也会同步变为绿色方形。如果图表中的数据点比较多，建议使用不同颜色的图例加以区别。

三、小结

以上就是关于GraphPad如何添加图注，GraphPad图例标注如何对齐的相关内容。GraphPad在绘制图表时，可以自动添加图例图注的信息，如果未自动添加或误删除了，也可以通过双击图表调出格式化窗口的方式手动加上。另外，图例图注也能通过对齐、调整符号、调整颜色的方式进行格式化，让图表更美观、数据更直观。

作者：泽洋
