如何绘制带有误差线的柱状图 GraphPad中如何设置误差线的类型和显示方式

品牌型号：联想 小新14

系统：Windows 10

软件版本：GraphPad 10.4.0（621）

在数据分析中，图表是展示数据趋势的重要工具。GraphPad Prism作为一款功能强大的绘图软件，广泛应用于各种图表的绘制。在绘制图表时，误差线是不可或缺的元素，它能够直观地展示数据的不确定性和变异范围，从而增强图表的可读性和说服力。本文将详细介绍如何绘制带有误差线的柱状图，GraphPad中如何设置误差线的类型和显示方式。

一、如何绘制带有误差线的柱状图

柱状图添加误差线能够直观展现数据的变异性和不确定性，增强图表的信息量和可信度。误差线通过表示数据点的离散程度，帮助我们理解数据的波动范围。在比较不同组别时，误差线还能辅助判断组间差异是否显著。那么在GraphPad Prism软件中如何绘制带有误差线的柱状图呢？下面我们一起来学习具体的操作流程。

1、双击打开GraphPad Prism软件，进入新建界面。在这里，我们选择Column，然后在右边的页面选择Data table第一个选项，下面的Options也选择第一个，点击创建。会新建一个数据表，在表格中输入数据。

2、创建柱状图，在GraphPad左侧的菜单栏中，点击Graphs里的Data 1。弹出Change Graph Type窗口，选择Mean/median&error里的第一幅图柱状图。

3、添加误差线，同样是在Change Graph Type窗口，找到Plot选项，在其下拉菜单中添加误差线Mean with SD，这时可以在下方的预览图中，看到每个柱子的上方有个误差线。当然除了这，还有其他选择，可按个人需要修改，点击ok，生成柱状图。

4、如果想要进一步调整误差线的样式，点击柱子，会弹出Format Graph窗口。在弹出的窗口中，找到 Error bars选项，在其下方Color调整误差线的颜色，Style可以调整款式，Dir和Thickness是调整误差线的方向和粗细。

二、GraphPad中如何设置误差线的类型和显示方式

在比较不同组别的数据时，误差线能够帮助我们判断组间差异是否显著。在GraphPad软件中绘制图表，我们可以选择多种类型的误差线来表示数据的不确定度。下面我们就一起来学习在GraphPad中如何设置误差线的类型和显示方式的具体操作步骤。

1、根据整理的数据，我们想要画一个折线图。双击打开GraphPad Prism软件，进入新建界面，选择xy数据类型。在右边y轴数据这里选择第二个选项，并输入数据3，其他选择默认，点击底部的创建按钮。

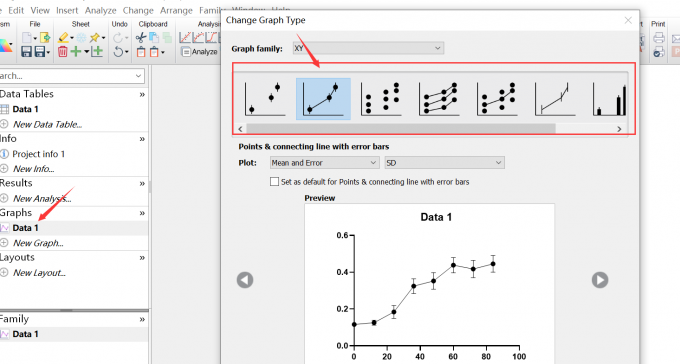

2、弹出新的数据表，把之前准备的数据粘贴进来。粘贴进来之后，接下来绘制图表。点击Graphs里的Data 1，弹出Change Graph Type窗口，这里有多种图表类型可供选择。我们选择折线加散点。

3、设置误差线的类型，找到Plot选项，在其下拉菜单中，可以看到有多种误差线的类型可以选择，根据需要选择适合的误差线，这里我选择Mean and Error的误差线，点击ok按钮，添加误差线了折线图初步绘制完成。

4、接下来调整误差线的显示方式，让图表显得更加的饱满一些。在这个误差线的调整里面，分为两种类型，每种类型下面又分别可以去在四个方面，去做调整。第一种类型就是对所有的误差线进行统一的调整，只需要双击折线图任意的点，会弹出Format Graph窗口。

5、在弹出的窗口中，找到 Show error bars选项栏，这里有四种选项。Color代表的是调整误差线的颜色，Dir可以调整误差线的方向，一般默认的误差线是上下两个方向，这里我们可以选择让它只显示上面，或者只显示下面。

6、style可以调整误差线的风格，比如说误差线中间的这根横线，可以变短一些，甚至他可以直接不要，也可以换成虚线形式，不过这种方式用的比较少，第一种是比较常用的一种方式。最后一个Thickness选项，可以修改误差线的一个粗细，我们这里选择1/2 pt即可。

7、第二种类型是如果想要每个误差线是不同颜色风格，那么我们可以单独调整这个点。把鼠标放置在需要调整的点中，单击右键，选择Format This Point，在弹出的选项中，根据需要去调整该点的误差线颜色，方向，样式以及粗细等。

以上就是关于如何绘制带有误差线的柱状图，GraphPad中如何设置误差线的类型和显示方式的全部内容。本文给大家介绍了在GraphPad软件中绘制带有误差线的柱状图的具体操作流程，同时还给大家讲解了，设置误差线的类型，只需找到Plot选项，在其下拉菜单中选择。而Show error bars选项栏，可以对误差线的方式风格进行调整。
