如何绘制符合期刊要求的多组数据对比图 GraphPad Prism如何快速生成符合发表标准的统计图表

品牌型号：联想 小新14

系统：Windows 10

软件版本：GraphPad 10.4.0（621）

GraphPad软件界面简洁明了，操作简便，能够迅速上手。同时提供了丰富的图表类型和美化选项，能够生成高质量、符合学术标准的图表。还具备强大的统计分析功能，能够对数据进行各种复杂的统计处理。今天我们一起来探讨关于如何绘制符合期刊要求的多组数据对比图，GraphPad Prism如何快速生成符合发表标准的统计图表的内容。

一、如何绘制符合期刊要求的多组数据对比图

不同的期刊对数据图的格式、分辨率、尺寸等可能有具体的要求。符合标准的数据图在数据组织、颜色对比度、字体大小等方面都经过精心调整，以确保数据图符合要求有助于论文顺利通过审稿流程，并被期刊接受发表。那么如何绘制符合期刊要求的多组数据对比图呢？具体操作流程如下：

1、创建图表，双击打开GraphPad Prism软件，进入新建界面。在这里，我们选择Column，然后在右边的页面选择Data table第一个选项，下面的Options也选择第一个，点击创建。会新建一个数据表，在表格中输入数据。

2、创建柱状图，在GraphPad左侧的菜单栏中，点击Graphs里的Data 1。弹出Change Graph Type窗口，选择Mean/median & error里的第一幅图柱状图。

3、点击下方左侧Plot，在其下拉项选择数据呈现形式，我们通常是选择平均值与方差值，Mean with SD。点击ok按钮，会生成一幅柱状图草图。

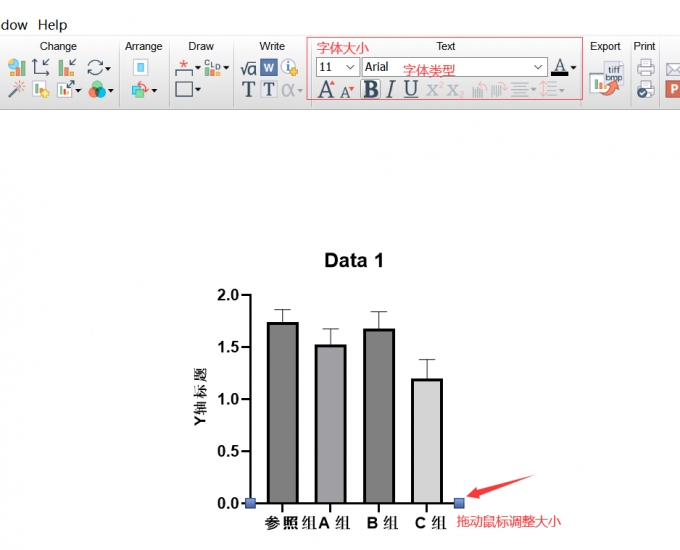

4、通常杂志社会标明图片要求，比如有些的杂志图片要求字体8到10PT，Arial字体。我们点击x轴和y轴标签，在上方选择字体大小与字体类型，非衬线字体，Arial字体比较小，如果需要调整坐标轴长度，可以按住鼠标即可直接调整坐标轴长度。

5、右键坐标轴，可以调整坐标轴格式，或者直接双击坐标轴，弹出坐标轴设置框。如果杂志对坐标轴线宽没有写明，一般零点五到一点五PT没有太大问题，我这里线宽选择1Pt，颜色黑色不变，然后下面的Frame and Grid line中的Frame style，通常默认选择No frame。

6、点击 X axis 选项，对x轴参数进行调整，在下方的Ticks direction中选择刻度线方向及Ticks length 中选择刻度线长度。然后点击Left Y axis选项，同样方法调整y轴参数。

7、调整柱子格式，双击柱子弹出对话框，我们在Data set选项里选择要调整的柱子，在Bars and boxes中调整填充色，线宽和线条颜色，非必要，不要填充Fill pattern，个人觉得不好看，又让图片变得复杂。

8、下面这一列Error bars可以分别调整误差线值的颜色类型，方向和宽度。我们按照这样的方法依次对各柱子进行调整。然后选择上方的Global选项，这样可以对整体相同地方进行统一调整。

9、为了图片美观，我们需要更改柱间间隙，第一列与Y轴以及最后一列后面的空间。点击Graph Settings选项，找到Dimensions，根据需要调整Space between columns，Before the first column以及After the last column里的百分比参数即可更改柱间间隙。

10、最后保存导出图表，在上方的任务栏中选择export，图片导出通常要求高分辨率可编辑文件，所以我们选择导出EPS、PDF格式命名文件，然后选择保存位置，点击OK即可。

二、GraphPad Prism如何快速生成符合发表标准的统计图表

我们在绘制图表时，一般情况下，都是输入数据绘制草图，然后再按投稿要求对图表的样式进行一一调整。这不仅增加了制作图表所需的时间，也增加了修改和校正的工作量。而在GraphPad Prism软件中，我们可以通过自定义设置一个符合发表标准的默认图表样式，就可以快速生成符合发表标准的统计图表。下面我们一起来看看具体操作流程：

1、双击打开GraphPad Prism软件，进入软件主界面。在上方的工具栏中找到Edit工具，并点击。在弹出的下拉菜单中选择Preferences选项，这时会弹出Preferences对话框。

2、在该对话框中可以看到有很多选项可以设置，这里我们主要是设置新建图表样式。点击New Graphs选项，下面的Height代表的是坐标轴的一个高度，这基本上就决定了我们图片的大小，这里是5.08厘米，保持默认就可以。Shape形状同样可以选默认的。

3、Thickness指的是边框的一个粗细，我们这里选1/2 pt，还有Ticks代表的是刻度，可以选择刻度的方向是向里还是向外及刻度的长度。Decimals可以选择小数点的样式。右边的Fonts是字体的样式，可根据需要设置标题，标签图例等字体的样式。

4、下面的Y axis titles default location可以设置Y轴标题的位置，没有特别要求的，选择默认中心位置即可。Error Bar可以设置误差线的形状，形式，及粗细，这里误差线的粗细默认是自动，我们调整成1/2 pt。接下来是Default color scheme选择默认的配色方案，里面有很多选项，这里我选择Black and White。

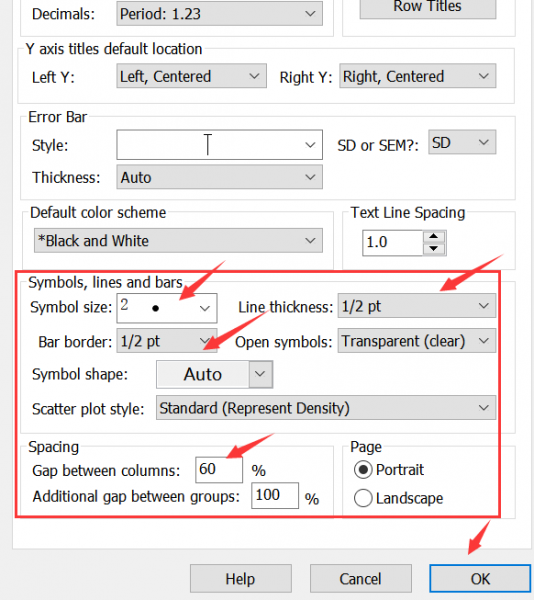

5、接下来可以设置散点的大小或者线条的粗细，如果是散点的话，点的大小默认一般是四，然后我们可以设置小一点。点线的粗细默认是自动的，我们可以设置成1/4pt。Gap between columns可以调整柱子间的间距，比如把参数设置成60，以后柱子间的间距就是直接默认60 。

6、点击OK按钮后即可设置完成，之后所有绘制的图都是以我们设置好的这个标准样式去展示。这样通过自定义设置符合发表标准的默认图表样式的方法，就可以快速生成符合发表标准的统计图表。

以上就是关于如何绘制符合期刊要求的多组数据对比图，GraphPad Prism如何快速生成符合发表标准的统计图表的全部内容。不同的期刊对数据图的格式、分辨率、尺寸等一般会有具体的要求。我们可以使用GraphPad Prism软件根据期刊的需求对多组数据对比图进行调整。如果想要快速生成符合发表标准的统计图表，我们可以使用GraphPad Prism的自定义默认图表样式功能。
