如何绘制带有多个Y轴的复合图表 GraphPad中如何设置多轴图表的对齐和比例

品牌型号：联想 小新14

系统：Windows 10

软件版本：GraphPad 10.4.0（621）

复合图表指的是带有多个Y轴的图表，可以展示多维度的数据。一般在同时比较和展示两组或更多具有不同量级或类型的数据时需要绘制多Y轴复合图。GraphPad Prism作为一款功能强大的科学绘图软件，为我们提供了创建和自定义复合图表的便捷功能。本文将详细介绍如何绘制带有多个Y轴的复合图表，GraphPad中如何设置多轴图表的对齐和比例。

一、如何绘制带有多个Y轴的复合图表

绘制多Y轴复合图可以在一个图表中同时展示多个具有不同量级或类型的数据集，从而节省空间并提高数据对比的直观性。这种图表形式有助于我们快速识别不同数据集之间的关联和趋势，可以更有效地传达复杂的数据信息，增强说服力。那么在GraphPad中如何绘制带有多个Y轴的复合图表呢？下面我们一起来看看具体的操作流程：

1、首先打开GraphPad软件，在弹出的首界面左侧的这个地方，选择这个xy，然后右边的Data table（数据表），选择第一个，x轴和y轴数值，也都选择第一个选项。最后点击底部的Create按钮新建数据表。

2、将我们的数据粘贴到新建的表格中，粘贴之后直接在图形Graphs这里面点击Date1，这时会弹出Change Graph Type对话框，让我们选择绘制哪一种图形。

3、在对话框中点击Graph family选项，在其下拉菜单中选择xy图表类型，在弹出的图表样式中选择第二幅图，点击下方的ok按钮，生成折线图表。

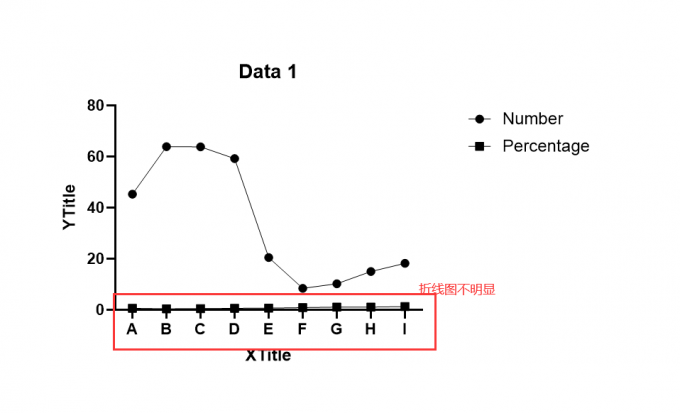

4、可以看到图表中生成了两条折线图，但是由于Percentage之间的数值太小，我们没有办法看出它们数值的一个变化，所以这里我们需要再多加一条y轴坐标，操作也很简单。

5、首先任意双击图表，弹出Format Graph窗口，点击Data set选项选择Percentage折线。然后在下方找到Additional options栏，将Plot data on选择Right y axis，改成右边的y轴。点击Apply，可以看到右边多出了一条y轴。点击ok按钮，带有多y轴的图表绘制完成了。

二、GraphPad中如何设置多轴图表的对齐和比例

上文我们一起学习了，在GraphPad软件中如何绘制带有多个Y轴的复合图表的具体操作流程。接下来，我们需要对多轴图表进行一些调整设置，比如在GraphPad中如何设置多轴图表的对齐和比例的问题，下面我们一起来看看具体应该如何操作。

设置对齐图表：

1、手动调整对齐方式，如我们想要调整图例的位置，可以用鼠标拖动一个图例到合适的位置，然后再拖动第二个图例。或者同时把所有图例都选中，一起拖动到需要调整的位置。除了可以使用鼠标拖动，我们也可以用键盘的方向键进行微调。

2、GraphPad软件提供了Arrange排列功能，如果不想要手动对齐的方式，我们可以使用Arrange排列功能选择自动图表居中对齐，也可以设置图表对象（如文本框、图例等）与坐标轴或其他对象对齐。

3、在图表上方工具栏中找到Arrange选项。第一个图标Center everything on the page可以将页面上的所有内容居中，第二个图标Align or group ed objects可以对齐或分组选定对象，里面包含有对齐、分组、居中、锁定对象等按钮。这些按钮可以帮助我们快速排版图表对象。

设置轴比例：

1、双击图表的坐标轴，或者在点击图表上方的工具栏里找到坐标轴图标。弹出Format Axes对话框，在对话框中选择 Left Y选项，首先取消勾选Automatically determine the range and interval。

2、然后在下方找到Range选项，把y轴最大范围Maximum数值修改为70，这个数值，大家可根据自己图表的情况自行选择，在下面找到Major ticks interval选项，把y轴的刻度间距数值修改为10。点击Apply，可以在看到图表中的左边y轴刻度比例发生了改变。

3、接下来调整右边y轴比例，同样在Format Axes对话框中，选择Right Y选项，取消勾选Automatically determine the range and interval。然后在下方找到Range选项，把y轴最大范围Maximum数值修改为1.4。

4、在下面找到Major ticks interval选项，把y轴的刻度间距数值修改为0.2。点击Apply按钮，预览调整后的图表没有问题后，点击ok，坐标轴的比例设置完成。需要注意的是这里调整的y轴范围以及刻度间隔比例，是按照自己数据来调整的，可以多尝试几次。

以上就是关于如何绘制带有多个Y轴的复合图表，GraphPad中如何设置多轴图表的对齐和比例的全部内容。GraphPad是一款功能强大的科学绘图软件，里面提供了创建和自定义复合图表的便捷设置及调整。本文分别给大家介绍了GraphPad中轻松绘制带有多个Y轴的复合图表，以及对多轴图表进行的一些调整设置，希望本文的内容能帮到有需要的小伙伴。

署名：梦
