GraphPad如何把条形图和折线图结合 GraphPad如何把颜色统一设置

品牌型号：联想GeekPro 2020

系统：Windows 10 64位专业版

软件版本：GraphPad 10.3.0

GraphPad的实用之处在于可以灵活地绘制各种图表，特别是对于需要在报告中展示研究数据的场合来说，GraphPad可以提高数据制图的效率，减少制作数据报告的时间，这样就能花更少的时间做更专业的报告。接下来将介绍GraphPad如何把条形图和折线图结合，以及GraphPad如何把颜色统一设置。

一、GraphPad如何把条形图和折线图结合

GraphPad不仅提供的图表类型丰富，还能将不同的图表结合在一起使用。例如可以在一张图表里面同时使用条形图与折线图，这样可以让数据展示得更加清晰，同时展示效果也会更专业。接下来将展示GraphPad如何把条形图和折线图结合。

1、在GraphPad的图表创建窗口，选择XY数据表。其中X保持数字选项，Y则选择第一项，即“输入不成对Y值”。

2、创建好数据表后，在表格内导入3个指标，其中X列为指标1，两个Y列为指标2和指标3。之所以使用3个指标，是因为绘制条形图与折线图的结合图表需要3个变量。

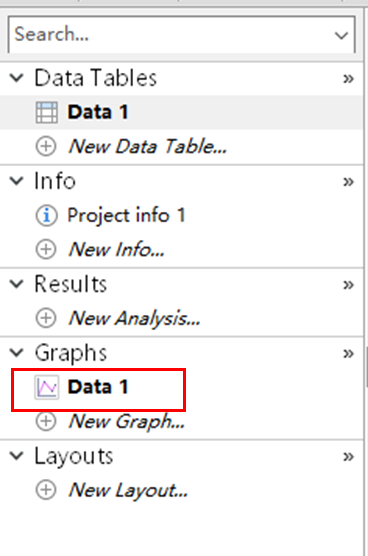

3、完成数据的准备后，如图3所示，点击GraphPad左侧图表功能区中的‘Data1’文件名，该文件名与创建的数据表一一对应，就可以打开图表创建功能。

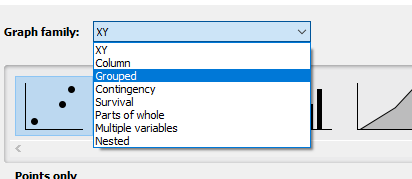

4、打开GraphPad的图表创建功能后，先将图表类型设置为“Grouped”，因为GraphPad会默认显示当前数据表格式对应的图表类型，比如本例会默认显示“XY”数据表可以画的图表。

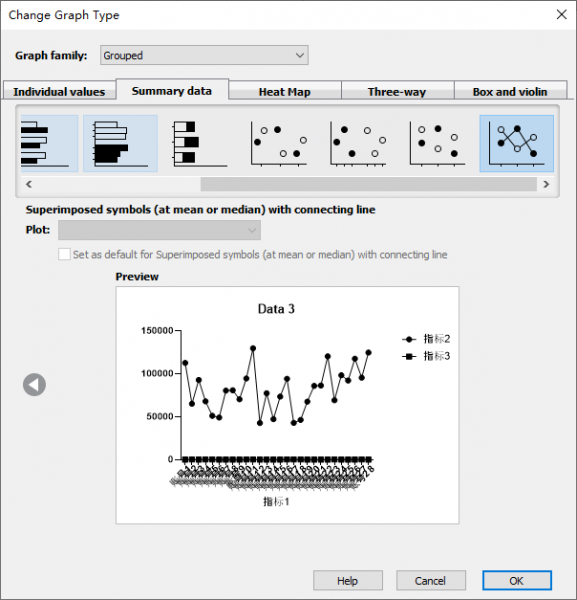

5、在“Grouped”数据表可绘制的图表类型中，如图5所示，选择“总结类数据”图表，在下方缩略图中选择“折线图”。由于指标3的数值较小，在图表中堆叠于底部，为使数据展示更清晰，后续需将指标3转换为条形图。

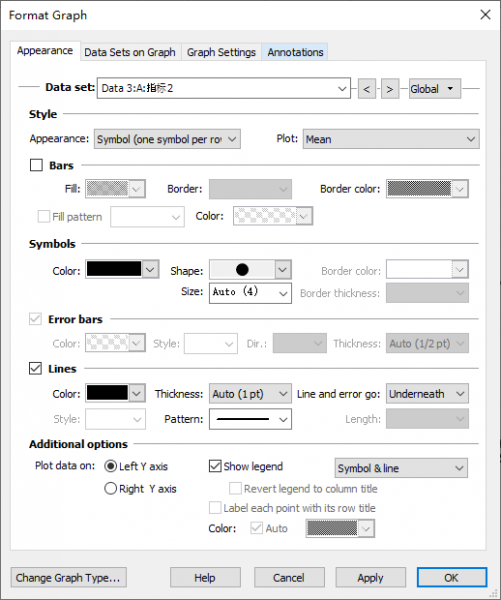

6、双击图表，打开GraphPad的图表格式化功能，此处可以将指标3的折线图变成直方图。

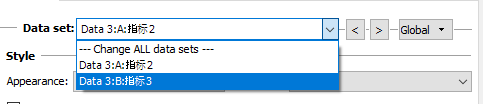

①由于需要将指标3的折线图调整为条形图，因此“数据集”这里要先改为“指标3”，不然整个图表都会变成条形图。

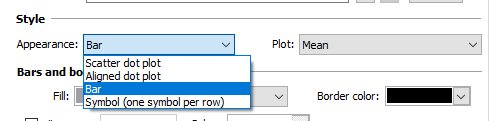

②改好数据集后，如图8所示，在“样式（style）”选项里，将“外观（appearance）”调整为“条形”，其他选项保持不变。如果想调整条形图的颜色，可以继续调整填充颜色、边界颜色等选项。

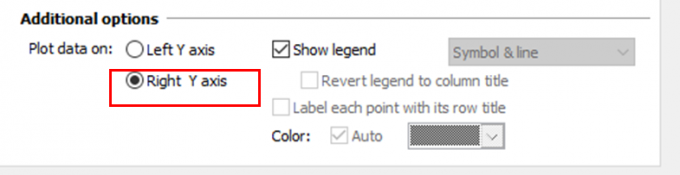

③调整好指标3的外观图形后，这里还有一个关键的选项要设置，就是要添加一个右侧y轴给指标3使用（注意要在选择指标3数据集的前提下，在更多选项里面选择右侧y轴）。

这是因为指标3的数值相对于指标2来说小很多，如果沿用原来的y轴，指标3的条形图就会堆叠在底部。添加一个新的y轴，可以为指标3设置合适的数值显示。

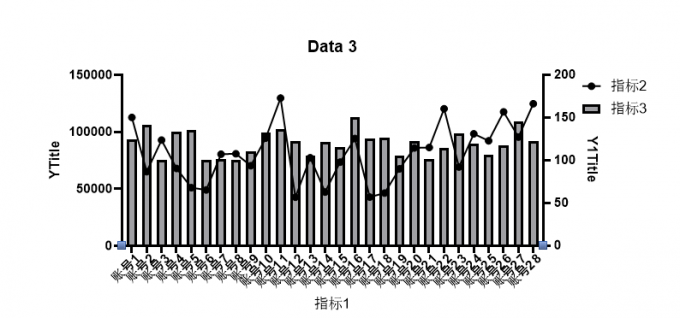

7、完成图表的格式化调整后，返回到图表，如图10所示，就可以得到条形图和折线图结合的图表。此处可以看到，该图表包含了两个y轴，左侧y轴显示指标2的取值，右侧y轴显示指标3的取值。

二、GraphPad如何把颜色统一设置

在GraphPad中统一设置图标颜色的操作较为简单便捷，只要用GraphPad的颜色方案功能，就可以一键将图表的坐标轴、图形、标注等颜色统一设置。

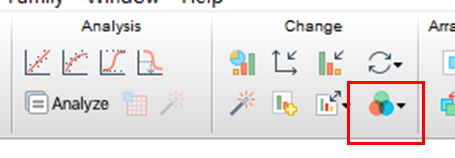

如图11所示，GraphPad的颜色方案功能位于顶部的“调整”快捷栏中。

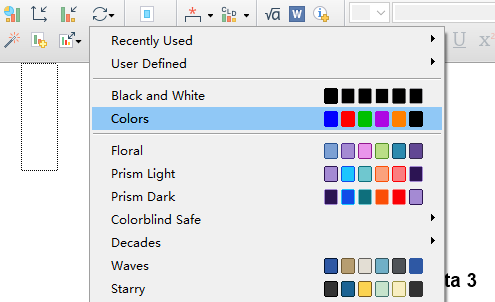

展开颜色方案功能后，可以使用GraphPad预设的各种配色，其中包括多彩系、浅色系、黑白系等。同时也可以自己搭配颜色，并将其保存在GraphPad的预设颜色中，方便日后使用。

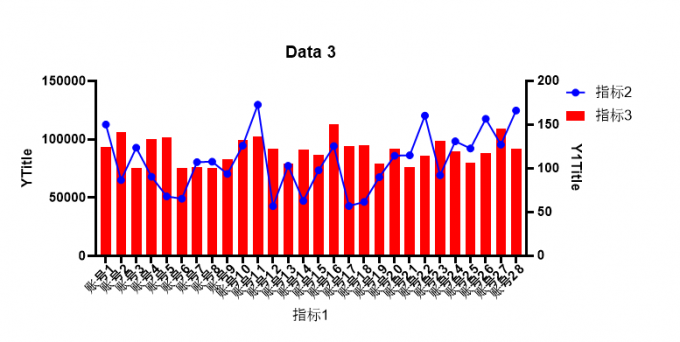

这里我们应用了一个“colors”颜色方案，如图13所示，可以看到图表的色彩比较鲜艳，便于直观地关注到数值的分布情况。

三、小结

以上就是关于GraphPad如何把条形图和折线图结合，GraphPad如何把颜色统一设置的相关内容。GraphPad可以绘制的图表类型很多，比如常用的条形图、折线图、散点图都能画，除此以外，还能画热力图、树状图等等。不仅如此，GraphPad还可以调整图表显示的图形，比如将折线调整为条形，这样我们就能将两种类型的图表结合在一起使用，功能相当灵活。

作者：泽洋
