GraphPad如何改图例大小 GraphPad如何改图例为方形

品牌型号：联想GeekPro 2020

系统：Windows 10 64位专业版

软件版本：Graphpad Prism 10.3.0

如果图表中的数据组比较多，可以通过加注图例的方式，说明图表中的不同图形、不同色块代表的组别，让数据更加清楚明了。Graphpad Prism可以自动将数据表的列标题生成为图例，同时也能定制图例中的图形形状、色块颜色等，操作起来简单、方便，接下来，本文将会介绍GraphPad如何改图例大小，GraphPad如何改图例为方形的相关内容。

一、GraphPad如何改图例大小

Graphpad Prism的图例主要由文字与图形组成，因此，如果要修改图例的大小，可以用Graphpad Prism的文本工具进行调整，将其文本放大或缩小，相对应地，图例也会同步放大或缩小，下面让我们来看看具体怎么操作。

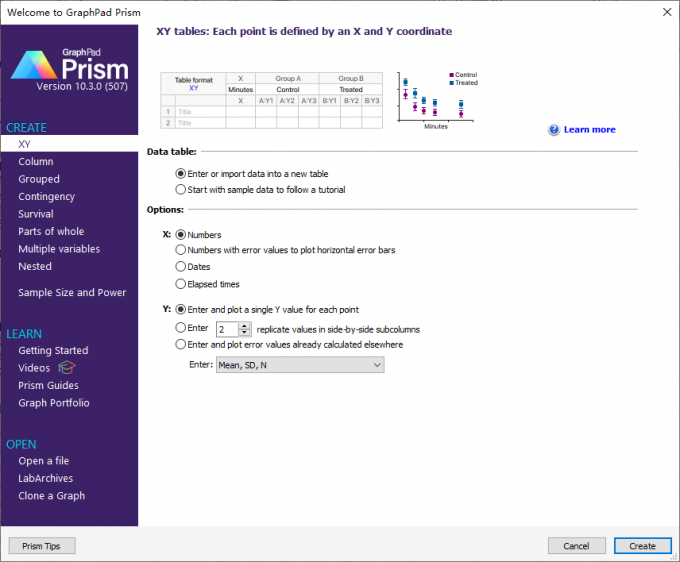

1、本文以多变量散点图的绘制作为例子，先在Graphpad Prism创建窗口的左侧栏中，选择xy数据表，这种表格类型可以分析变量之间的关系，并制作多变量的散点图。

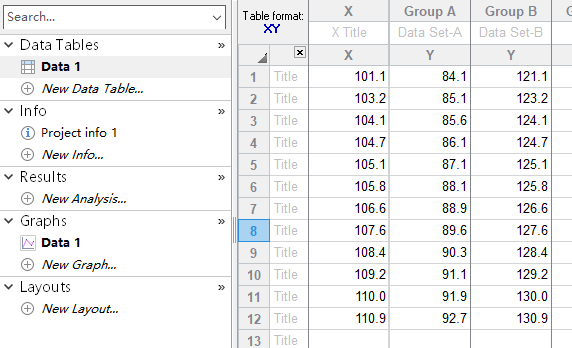

2、创建了xy数据表后，如图2所示，在x列输入自变量数据，在两个不同的y列中输入两组因变量数据，这样就能绘制两组散点。

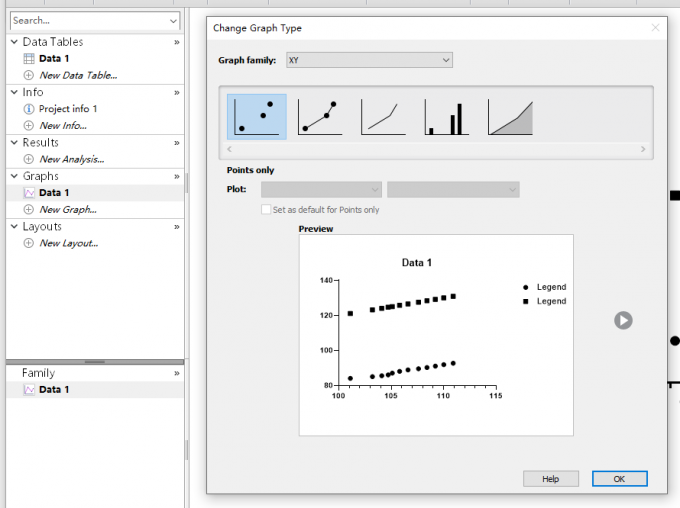

3、整理好数据以后，打开Graphpad Prism的图表绘制功能（点击左侧图表功能区中的data 1文件即可）。如图3所示，Graphpad Prism会默认打开xy数据表适合绘制的图表类型，这里我们选择散点图（即第一个缩略图）。

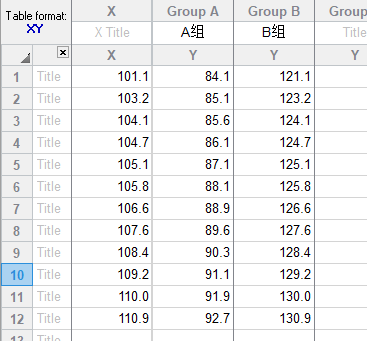

4、由于本例数据表的表头处未输入标题，所以图例仅会显示“legend”。为了让Graphpad Prism显示图例信息，可以在两个y列的表头标题上分别输入“A组”、“B组”的文本，这样软件就会自动将其识别为图例名称。

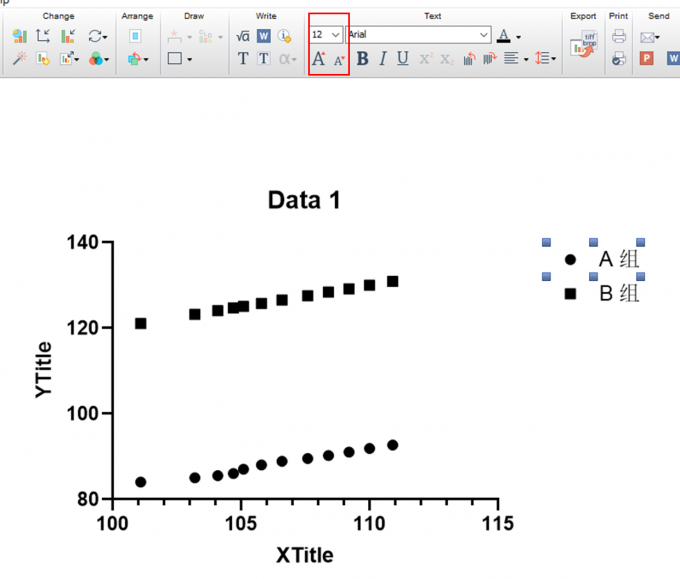

5、输出散点图后，图表的右上角会自动添加图例的信息。如果要改图例大小，可以用Graphpad Prism顶部的文本工具栏。这里有调整文本字号的功能，不仅可以用来修改图表文字的大小，也能改图例大小。

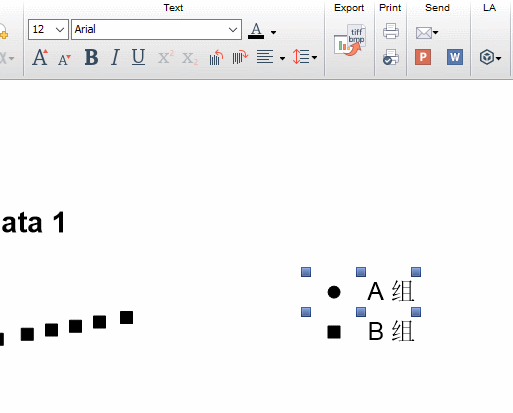

6、如图6所示，在选中图例的情况下，点击放大或缩小文本即可调整图例大小。当然，也可以直接设置文本的字号大小，这样也可以快速调整图例大小。

‌二、GraphPad如何改图例为方形

Graphpad Prism的图例形状是根据图表里应用的图形形状自动设置的，如果想将其改成方形，可以用其格式化功能调整，下面本文会介绍具体怎么操作。

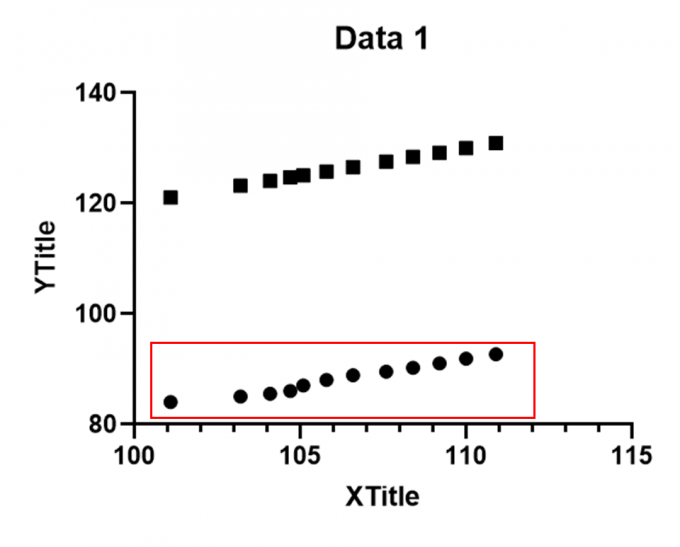

1、比如图7所示的多变量散点图，我们想将底部的圆形数据点也调整为方形，可以双击一下这些圆形数据点，打开Graphpad Prism的图表格式化功能。

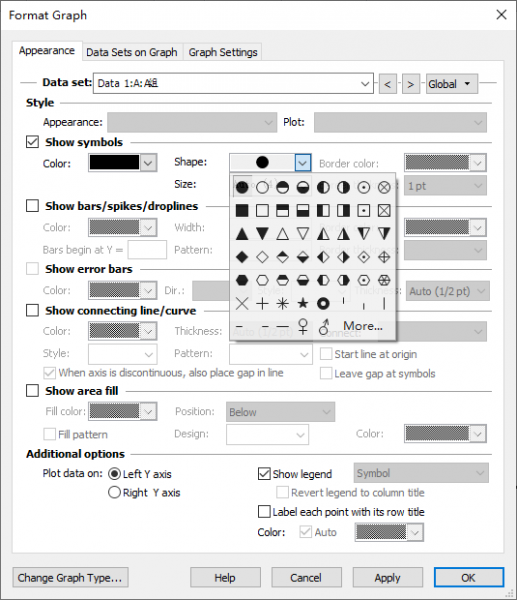

2、由于我们是直接双击圆形数据点，所以可以直接打开相应数据集（这里是A组数据集）的格式化功能。如图8所示，在“显示图形”选项中，展开“形状”菜单，选择“方形”，即可将圆形图例改成方形。

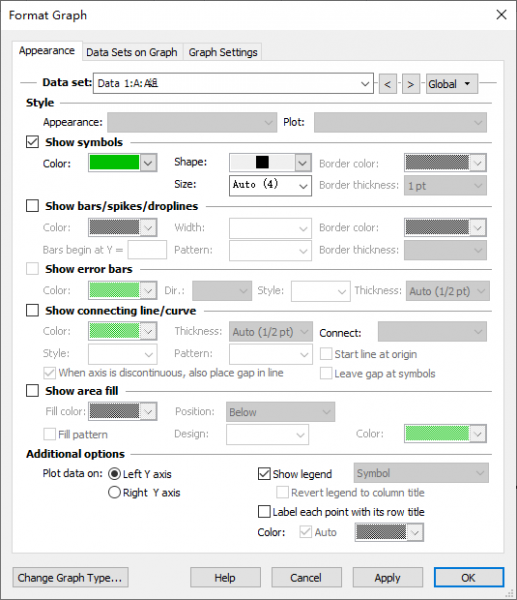

3、由于另外一个数据集也是用方形作为图例，为了区分两个组别的变量，可以将其中一个方形的颜色调整为绿色，这样就能很容易地区分不同组别的数据点。

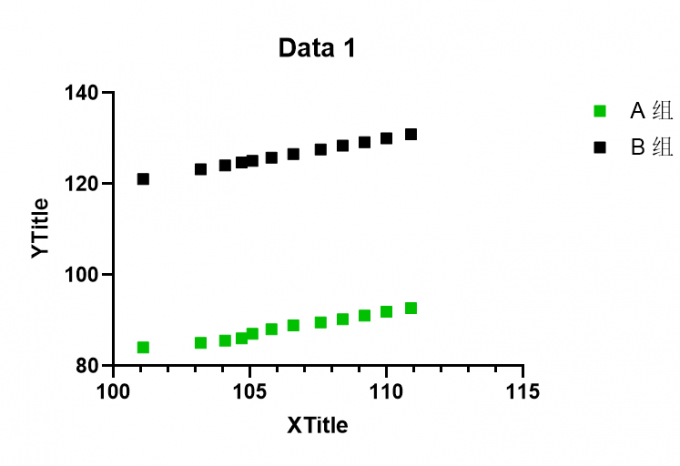

4、完成数据点的属性调整后，返回到散点图，如图10所示，可以看到，除了图表中的A组数据点变成了绿色方形，右上角的A组图例也自动变成绿色方形了。

三、小结

以上就是GraphPad如何改图例大小，GraphPad如何改图例为方形的全部内容了。GraphPad Prism可以自动识别数据表的表头标题，我们只要将组别名写在标题上，软件就能将其提取为图例。除此以外，如果要改图例的属性，只需用GraphPad Prism的格式化功能调整对应数据集的属性即可，比如调整其图形形状、颜色等，都可以使用相关的功能。

作者：泽洋
