GraphPad Prism怎么做箱线图 GraphPad Prism配对箱线图怎么连线

品牌型号：联想 小新14

系统：Windows 10

软件版本：GraphPad 10.4.0（621）

在日常科研数据分析与图表绘制中，箱线图是展示数据中位数、四分位数、离散程度及异常值的常用统计图。很多小伙伴整理好实验数据后，不清楚如何在GraphPad Prism中绘制标准箱线图，也不会对配对样本添加连线，导致图表无法体现个体数据变化趋势。今天我们就和大家一起来探讨一下关于GraphPad Prism怎么做箱线图，GraphPad Prism配对箱线图怎么连线的问题。

一、GraphPad Prism怎么做箱线图

箱线图可以直观反映多组实验数据的分布差异、数据波动范围以及异常离散值，广泛应用于细胞实验、动物实验、分子检测等各类生物学及医学数据分析中。那么使用GraphPad Prism软件绘制箱线图，应该如何操作呢？下面就一起来看看在GraphPad Prism中绘制箱线图的具体操作方法。

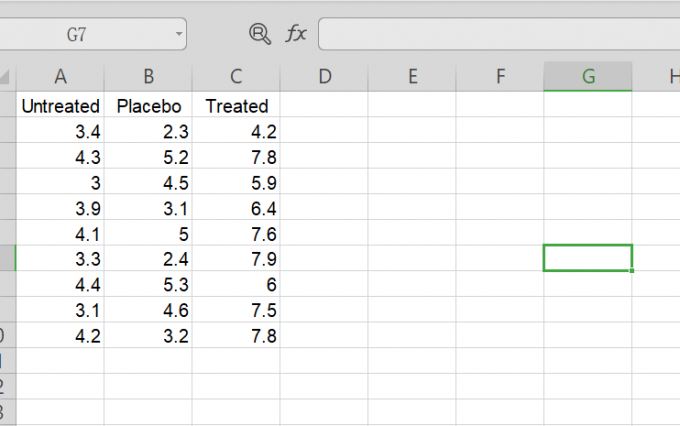

1、首先整理好实验数据，按照分组整理在Excel表格中，如下图所示，每组数据单独一列。

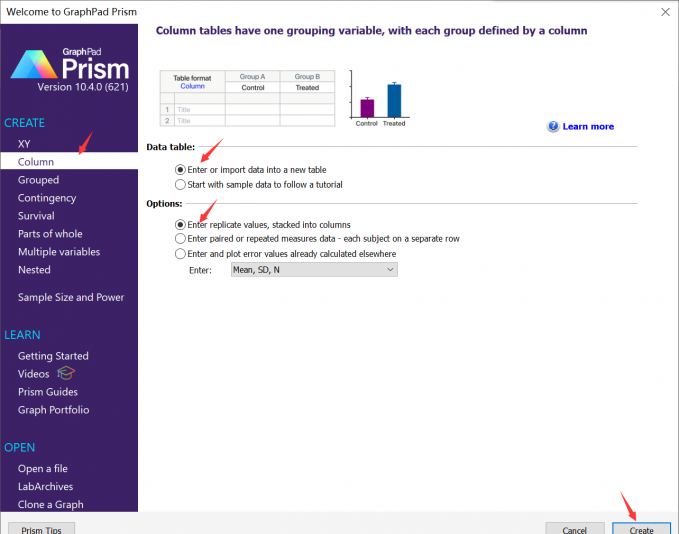

2、打开GraphPad Prism软件，在新建界面选择Column数据类型，点击Create创建空白数据表。

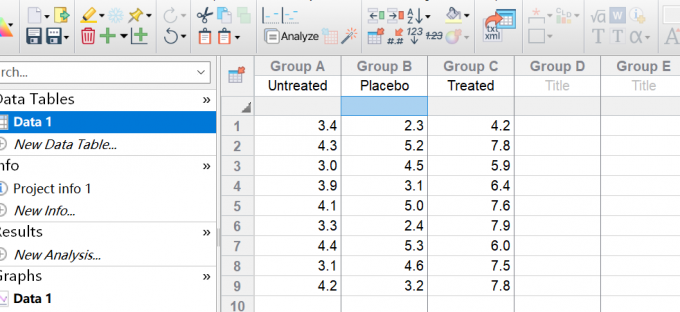

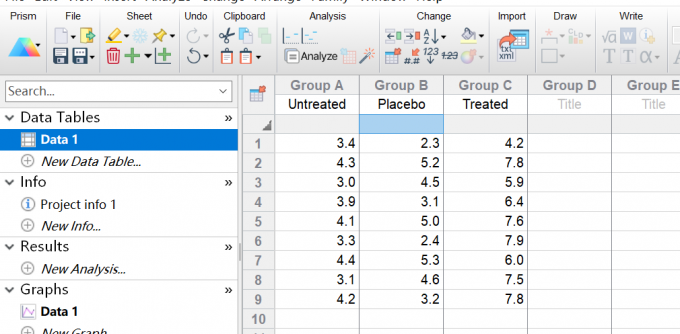

3、将Excel中整理好的各组实验数据，直接复制粘贴到新建的数据表中，每一列对应一个实验分组。

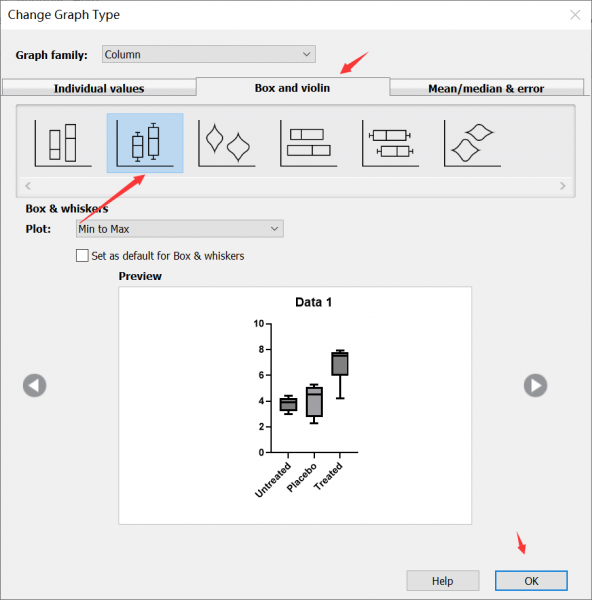

4、数据录入完成后，点击GraphPad Prism左侧导航栏中的Graphs选项，在弹出的图表类型选择窗口中，找到Box and violin分类，选择想要的箱线图样式，点击OK生成箱线图。

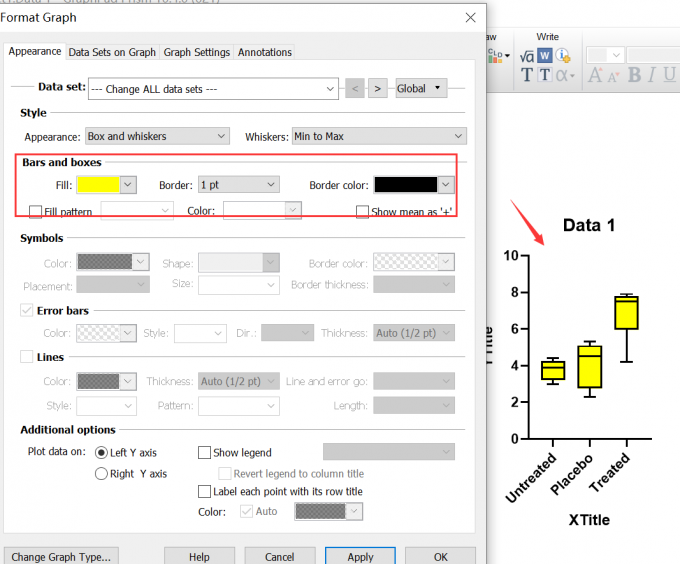

5、双击生成的箱线图，进入Format Graph图表设置界面，对箱体参数进行调整。在Bars and boxes设置栏，可自定义箱体填充颜色、边框粗细与颜色。

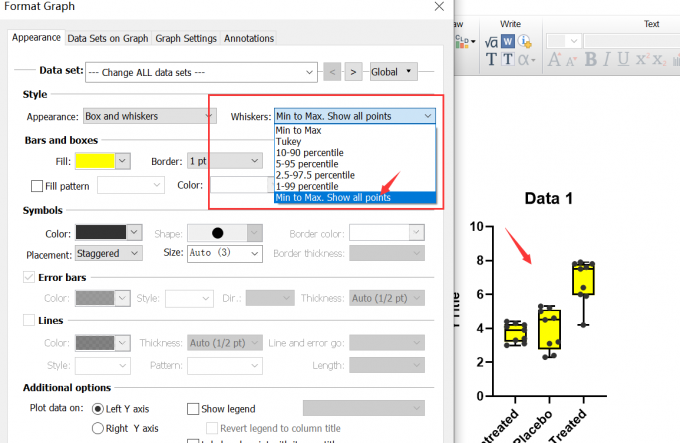

6、在Whiskers须线设置中，可选择Tukey标准须线模式或Min to Max极值模式。如果需要展示实验数据分布情况，可勾选Min to Max. Show all points选项，所有数据点都会展示在箱线图里。

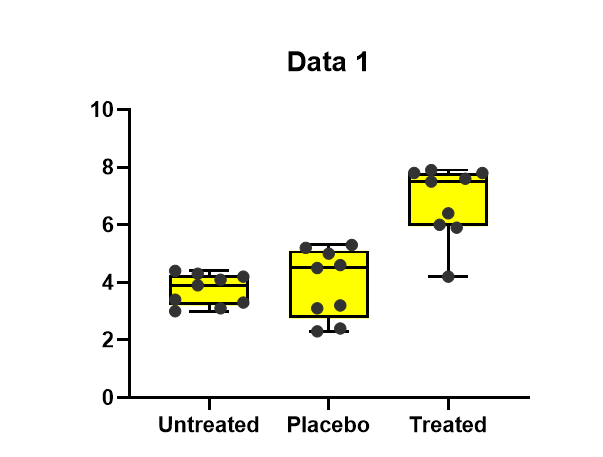

7、最后对坐标轴、图表标题、字体大小进行调整，根据需要统一图表样式，这样一幅箱线图就制作完成了。

二、GraphPad Prism配对箱线图怎么连线

在动物实验、临床样本检测、自身前后对照等实验中，大多采用配对实验设计，同一受试对象会检测多个时间点或不同处理的指标。普通箱线图仅能展示组间整体差异，无法体现单个样本的变化趋势，而配对箱线图连线可以直观展示每一个样本的数值变化。下面我们就一起来看看在GraphPad Prism中配对箱线图怎么连线的操作方法。

1、首先打开GraphPad Prism数据分析软件，新建Column数据表后粘贴数据。

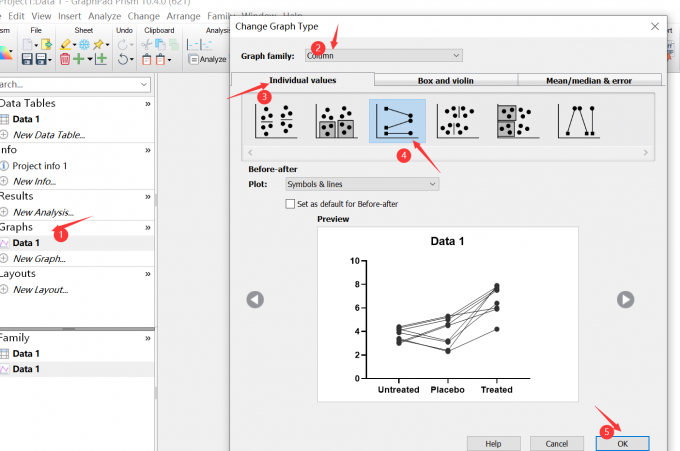

2、点击左侧工具栏Graphs选项，打开Change Graph Type弹窗。在Graph family里选择Column，下面的分类图表里选择Individual values，点击选中配对连线样式，也就是第三幅图。

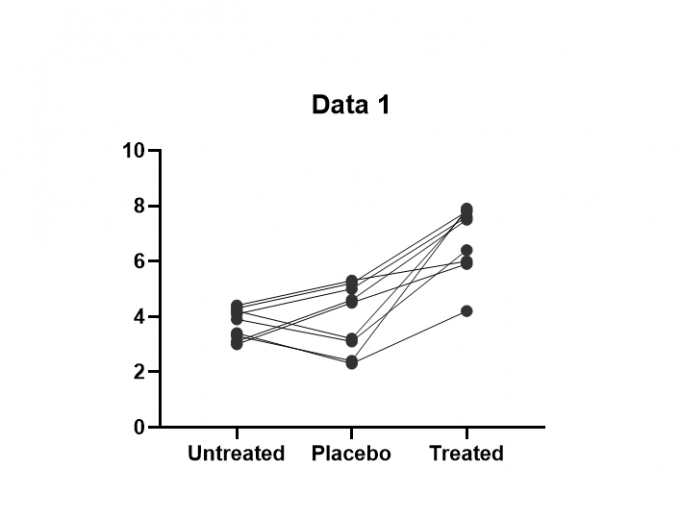

3、预览图表没问题后点击下面的OK按钮，生成配对连线图，如下图所示。

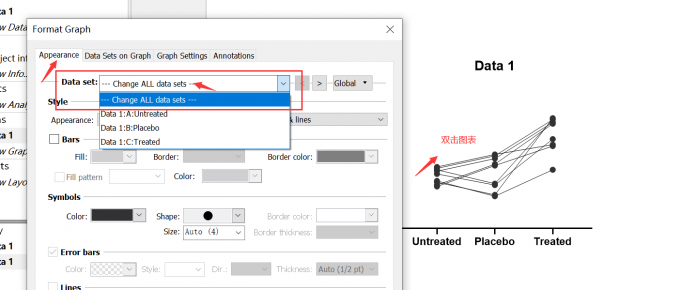

4、双击图表，进入Format Graph窗口，设置图形样式。点击Data set，选中Change ALL data sets选项，对全局进行设置。

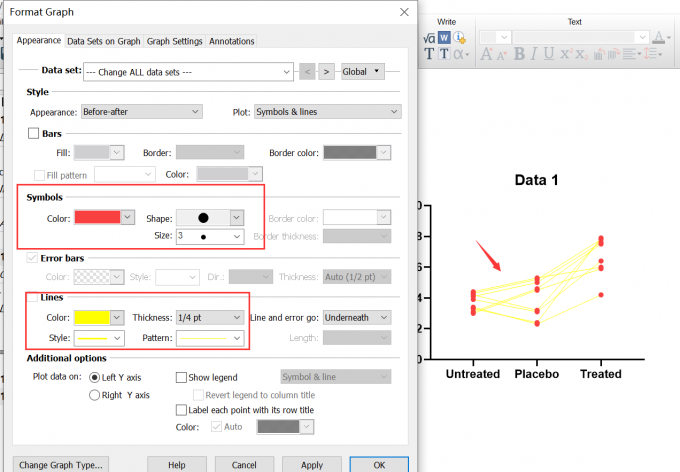

5、下面找到Symbols和Lines选项，分别对散点和线条的颜色大小进行调整。调整完毕，点击应用预览，没问题后，点击OK按钮。

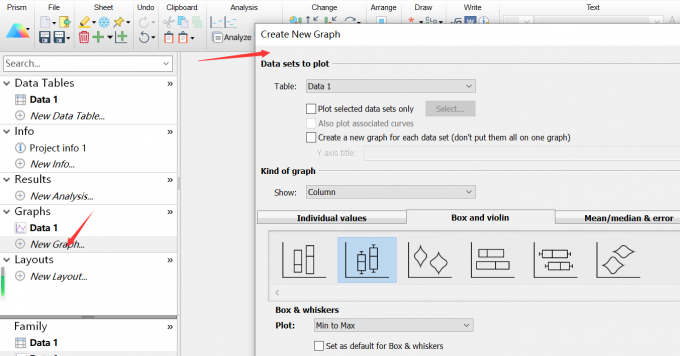

6、接下来绘制箱线图，在软件左侧菜单栏，找到Graphs选项下方的New Graph…，点击打开Create New Graph窗口。

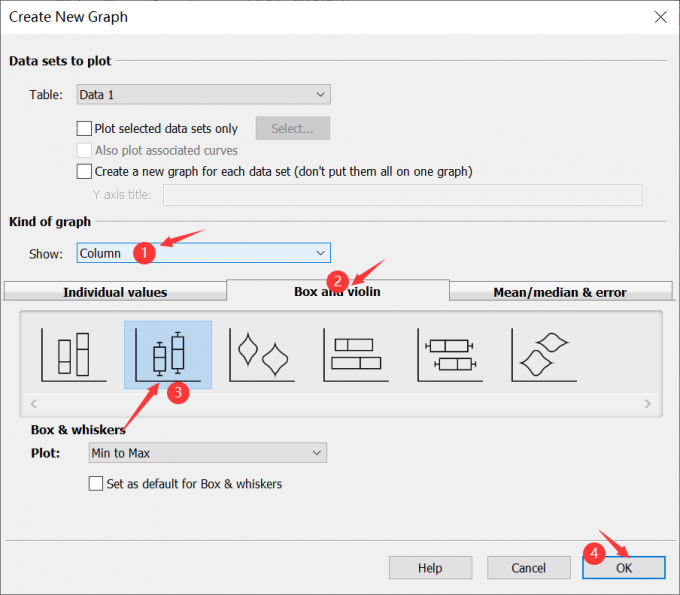

7、找到Kind of graph里面的Show选项，选择Column类型图表，再在弹出的分类里选择Box and violin（箱线样式图标）；选择第二个箱线图。下方Plot默认Min to Max，这里不用修改。点击右下角OK，会自动生成箱线图。

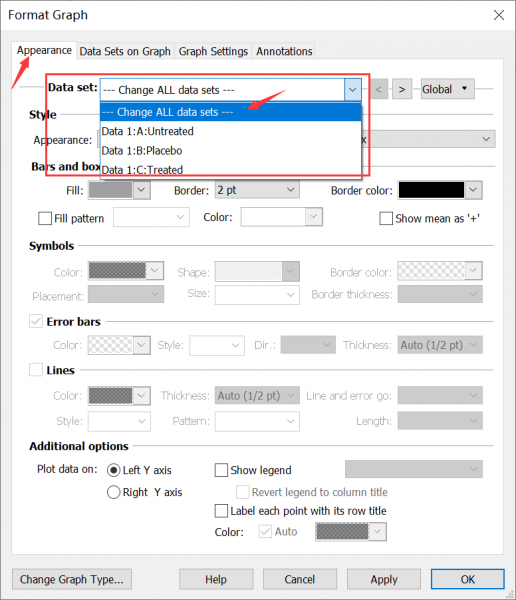

8、双击箱线图表打开Format Graph对话框，进入Appearance选项卡，找到Data set，勾选change ALL data sets（全局设置，一次性改全部组别）。

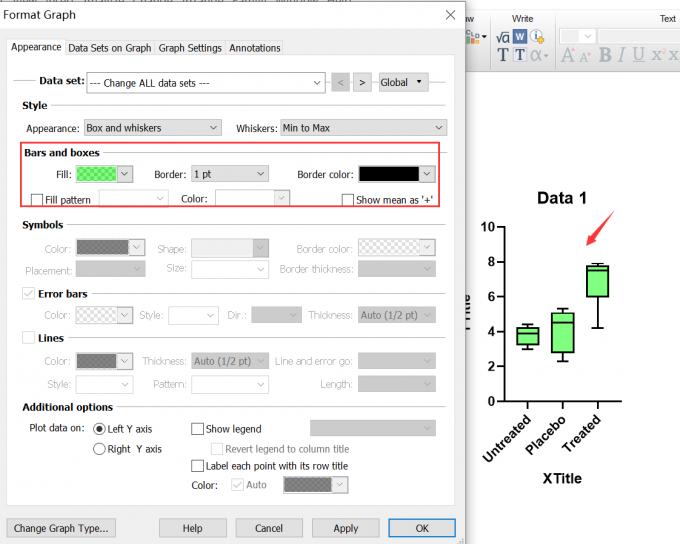

9、在下面的Bars and boxes 区域，自定义修改箱体的填充颜色、边框粗细。调整完成后点击Apply预览，再点击OK按钮。这样箱线图和配对连线图，都绘制完成了。

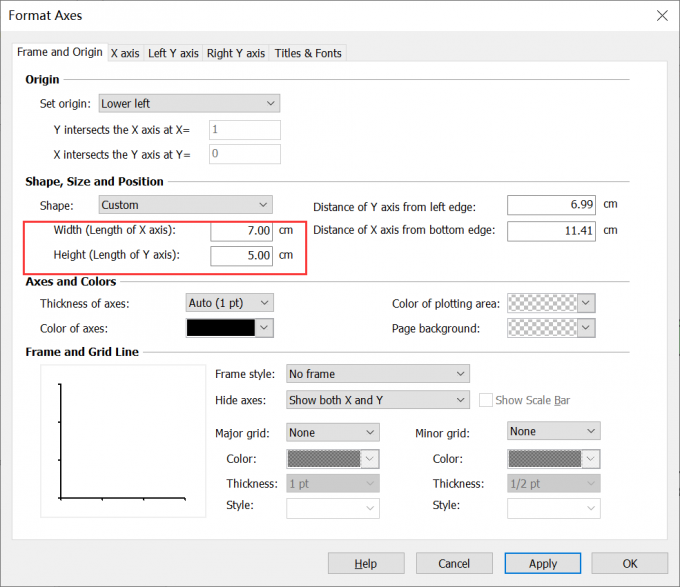

10、接下来对这两个图表进行拼图合并，为了能让两个图表能完全贴合，我们需要在合并之前把两个图的X轴和Y轴设置成一样长度。

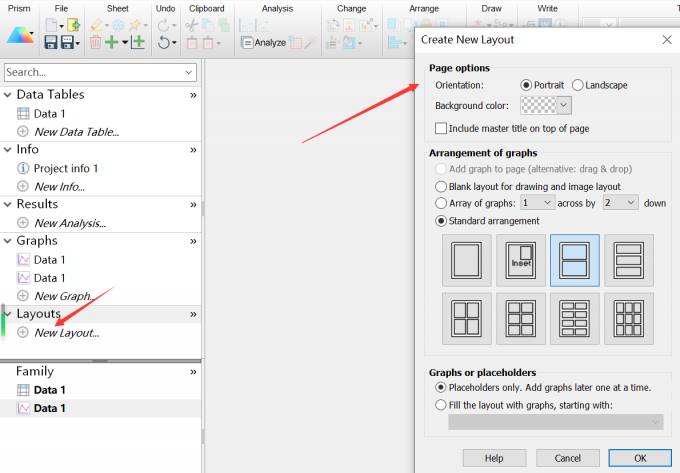

11、XY轴设置完成后，在软件左侧导航栏，找到Layouts，点击 New Layout…，弹出Create New Layout设置窗口。

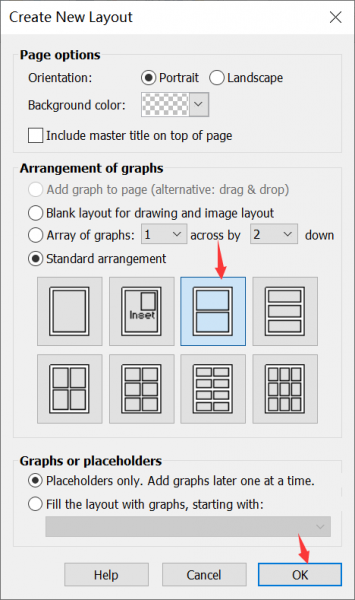

12、 在 Arrangement of graphs图表排布里，选择上下2格布局模板。其余参数默认，点击窗口下方OK，生成空白排版面板，面板出现上下2块灰色Place a graph here放置区域。

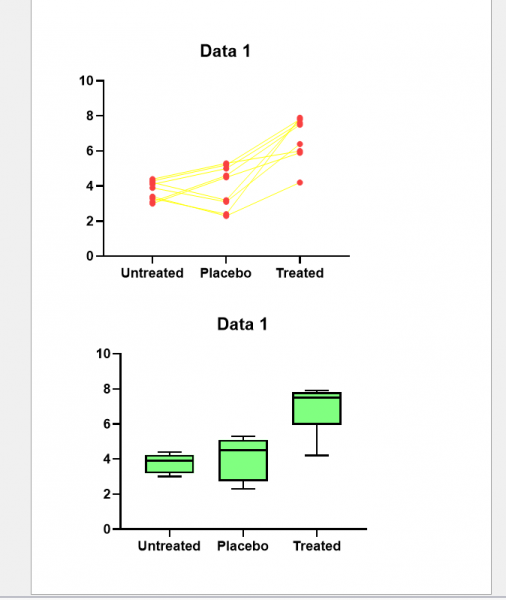

13、把需要合并的箱线图和配对连线图分别拖入拼图区域，然后拖动配对连线图向下叠放对齐。

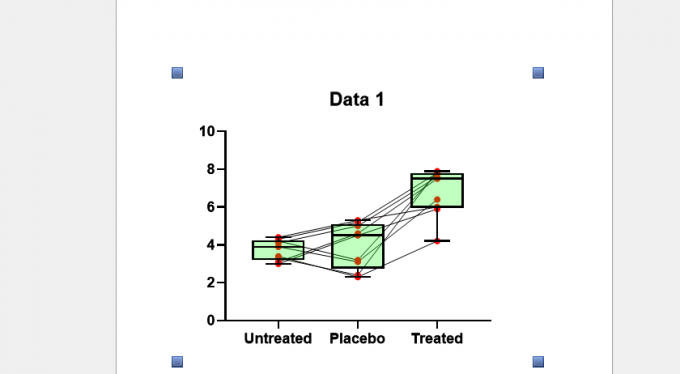

 14、鼠标左键按住上方的配对连线图，向下拖动到配对图的位置。软件自带有参考线功能，拖动时会出现灰色对齐参考线，当出现横纵两条参考线时，说明图表完全重合对齐。两张图的纵轴、横轴刻度完全对齐重合后，就是一幅连线的配对箱线图

以上就是GraphPad Prism怎么做箱线图，GraphPad Prism配对箱线图怎么连线的全部内容。文中介绍在GraphPad Prism中怎么做箱线图的操作步骤。同时还介绍了在GraphPad Prism中想要绘制连线的配对箱线图，需要分别绘制出配对连线图和箱线图，然后通过GraphPad Prism的拼图功能，拼接合并就能变成一幅连线的配对箱线图。
