GraphPad中文网站 > 售前问题 > Graphpad Prism如何绘制局部放大图 如何在Graphpad Prism中实现重复数值

Graphpad Prism如何绘制局部放大图 如何在Graphpad Prism中实现重复数值

发布时间:2026-03-24 10: 00: 00

品牌型号:联想GeekPro 2020

系统:Windows 10 64位专业版

软件版本:Graphpad Prism 10.3.0

想要在一个页面里面,同时放一个大图和小图,用来做局部放大的效果,可以怎么弄呢?其实,我们可以用Graphpad Prism的布局功能。这个功能呢,它可以将几个图表放在一起,我们只要画好局部和整体的图,就可以将它们组合在一起,操作简单实用。接下来我们会介绍Graphpad Prism如何绘制局部放大图,如何在Graphpad Prism中实现重复数值的相关内容。

一、Graphpad Prism如何绘制局部放大图

布局(layouts)是Graphpad Prism用来组合图表的功能,它可以将多个图表放在同一个版面里,而且它也有很多模板可以选择,不用我们自己排版,下面我们来看看Graphpad Prism如何用布局功能来绘制局部放大图。

1、以Graphpad Prism的grouped数据表为例,在A、B列填进并列的两组数据。Grouped表可以画多折线图、堆叠图等,适合用来展示多组类型的数据。

grouped数据表
图1:grouped数据表

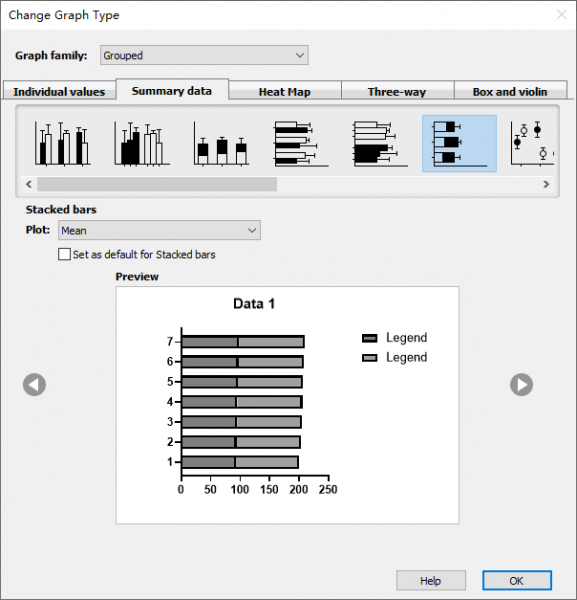

2、整理好数据以后,在Graphpad Prism左边的功能区点击data 1文件,就能打开图2所示的图表制作器。我们可以在“总体数值(summary data)”里面选择横向或纵向的堆叠图。

堆叠图
图2:堆叠图

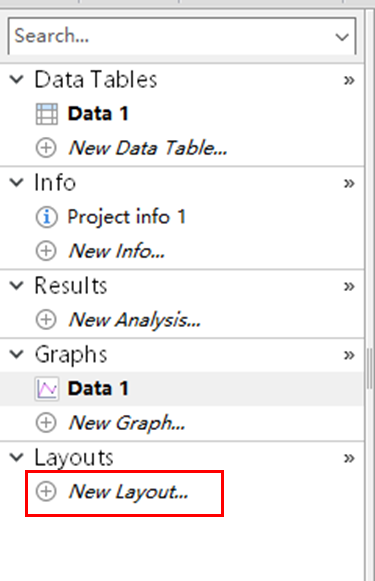

3、画好图表以后,返回grouped数据表,在Graphpad Prism左边的布局(layouts)区,点击“创建新布局”。

创建新布局
图3:创建新布局

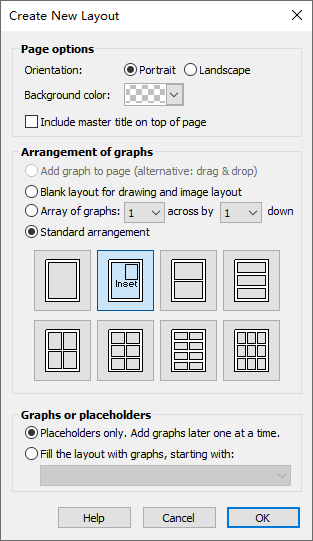

4、然后,我们就可以自由地设计图表组合模板。如果要制作出局部放大图的样式,可以在方向选择“纵向(portrait)”后,在标准排版里面,选择第二个缩略图,就是“大图搭配小图”的样式。

选择布局格式
图4:选择布局格式

5、然后,看到图5,将画好的堆叠图分别拖曳到大图、小图的位置上,就可以得到有放大效果的组合图。大家如果想放大局部,可以用局部数据再画另一个图表,比如柱状图等,这样就可以实现局部放大的效果。

添加图表
图5:添加图表

二、如何在Graphpad Prism中实现重复数值

重复数值的分析,也常称为重复测量,它的测试数量一般是固定的,通过这种实验可以检验数据差异。在Graphpad Prism软件里面,我们可以用grouped数据表来实现同类型的分析,下面我们来看看具体怎么操作。

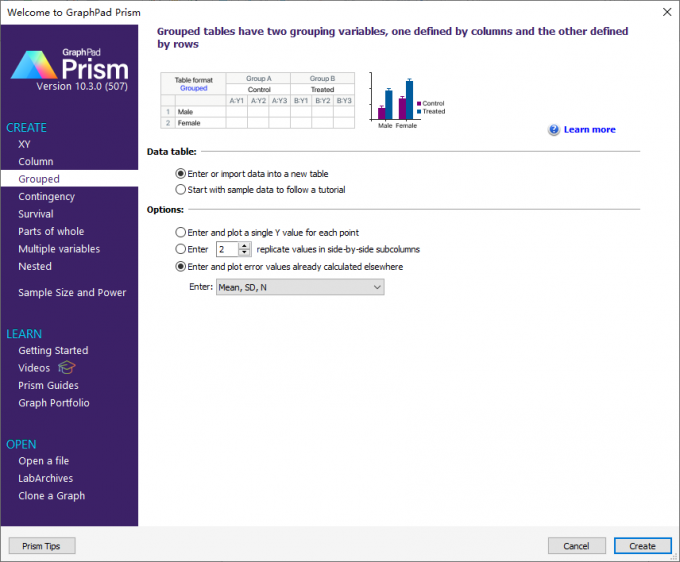

1、打开Graphpad Prism的欢迎界面里,在左边选择“grouped”,右边的“数据表”保持不动,下面的“选项”选择第三项,即输入预先计算的统计量,这里选择均值、方差与样本量(mean、SD、N)。

grouped数据表
图6:grouped数据表

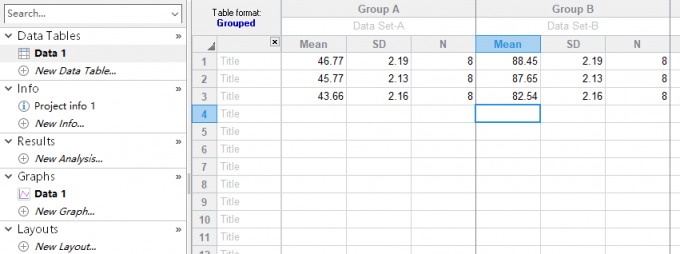

2、按照上面的设置,创建好grouped数据表后,看到图7,每一个组的表头都会出现mean、SD、N 三个标签。

我们这里用的是A、B两个区域的产量数据,在第一行输入A区的样本量8以后,A区下一行的样本量也会自动填入8,这也是Graphpad Prism重复数值功能。

输入数据
图7:输入数据

3、整理好数据以后,打开Graphpad Prism的图表创建器,这里会默认显示grouped数据表适合用的图表,比如堆叠图、散点图、箱型图、热图等。

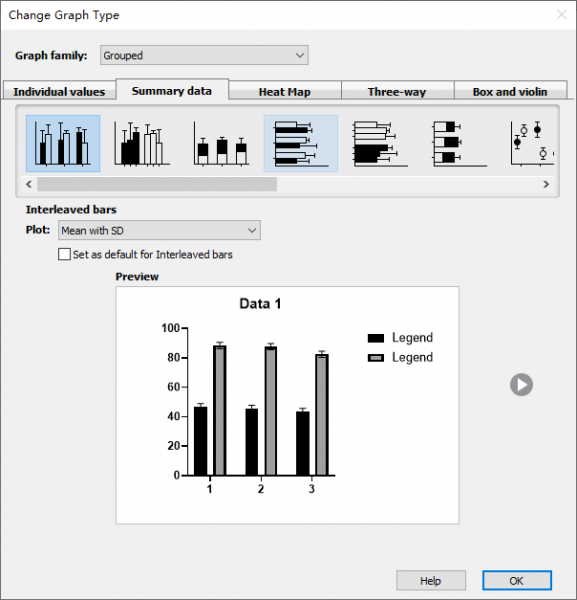

4、我们这里切换到“总体数值(summary data)”选项卡,然后选择里面的第一个缩略图,即“插入类型柱状图”,同时在“plot”里面选择“带方差的均值(mean with SD)”,就可以同时显示A、B两个区产量的均值与方差的值,这些值会组成重复测量的柱状图。

柱状图
图8:柱状图

三、小结

以上就是关于Graphpad Prism如何绘制局部放大图,如何在Graphpad Prism中实现重复数值的全部内容了。Graphpad Prism的布局功能,可以将多个图表组合在一起,如果想实现局部放大,可以选择“大图+小图”的样式,将局部图放到大图区域。另外,这个布局功能还可以帮我们事先做好排版,不用将图表都导出后再整理,操作起来更加简单实用,这么好用的软件,推荐大家试用一下。

作者:泽洋
