Graphpad Prism如何绘制相关性热图 Graphpad Prism如何显示bar值

发布时间:2026-05-20 10: 00: 00

品牌型号:联想GeekPro 2020

系统:Windows 10 64位专业版

软件版本:Graphpad Prism 10.3.0

在Graphpad Prism软件里,除了可以用相关性分析来看变量之间的关系,还可以用热图来看。比如在看各科成绩之间有没有关系时,可以用热图的颜色来展示相关性强的科目,颜色越深,两者的关系越强,相比于枯燥的数值,图表来得更清晰,接下来我们会介绍Graphpad Prism如何绘制相关性热图,Graphpad Prism如何显示bar值的相关内容。

一、Graphpad Prism如何绘制相关性热图

Graphpad Prism的相关性热图可以更加清楚地展示各个变量的关系,特别适合用于多变量的情况,比如销售与区域、是否促销、客流量等变量的关系强弱,就可以用相关性热图来展示,下面让我们来看看用Graphpad Prism怎么做这种图。

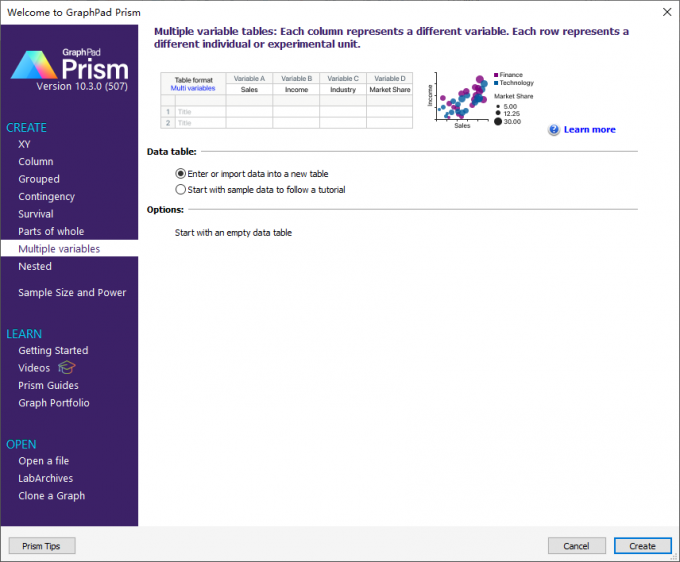

1、相关性热图,一般会涉及到好几个变量,所以这里要用到Graphpad Prism的“多变量”数据表,即multiple variables,右边的选项比较简单,用默认就可以了。

多变量数据表
图1:多变量数据表

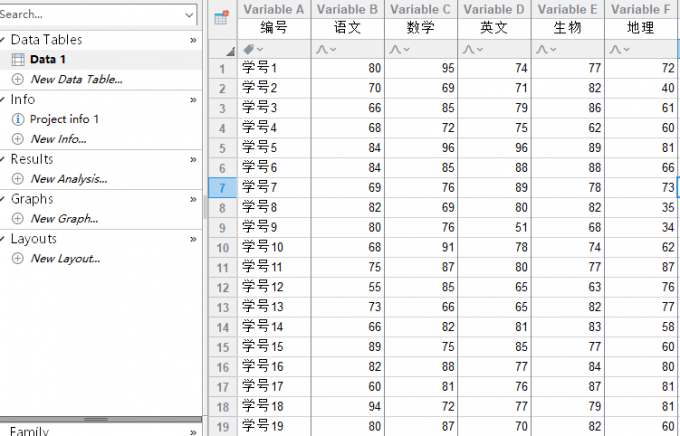

2、建好多变量数据表后,我们将语文、数学、生物等多个学科的学生成绩都填进表格里面,这种表可以放很多列的数。

填写数据
图2:填写数据

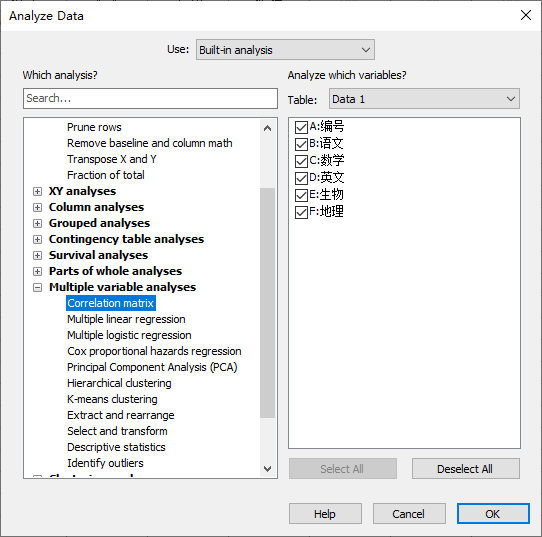

3、填好数据以后,打开Graphpad Prism的分析功能,如图3所示,在里面找到“多变量分析”,并点选里面的“相关性矩阵(correlation matrix)”,我们计算出矩阵,就能根据数值画出热图。

相关性矩阵
图3:相关性矩阵

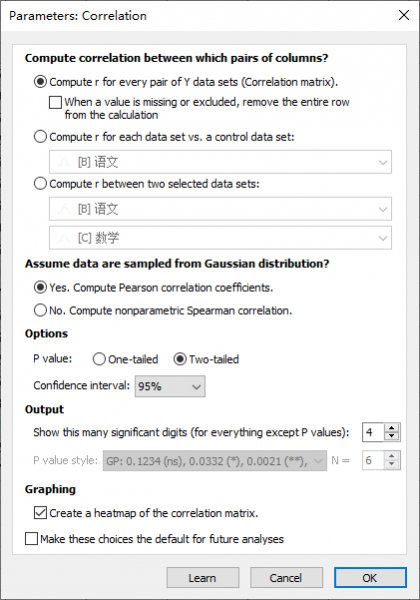

4、打开分析方法的设置,如图4所示,我们要选第一项,即计算每一组y数据集的r值,也就是相关性矩阵。

方法设置
图4:方法设置

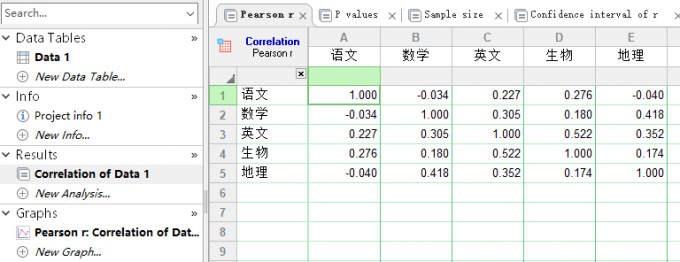

5、选好后,如图5所示,我们就能在Graphpad Prism左边的结果里,得到“data 1的相关性”文件,打开这个文件,就会显示相关性矩阵的数值。

相关性矩阵
图5:相关性矩阵

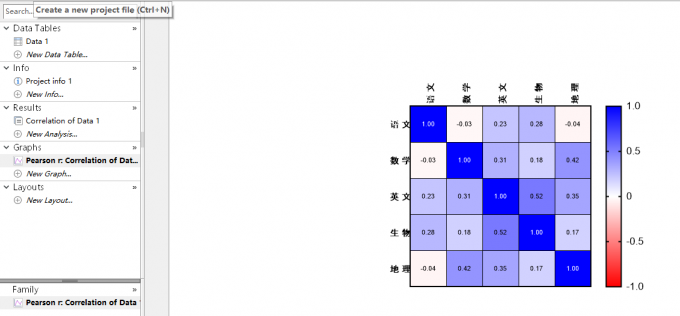

6、如果要看相关性热图,要打开左边图表区里的“皮尔逊r:data 1的相关性”,这样就会显示出热图,可以看到相关性越强,颜色越深,其中蓝色代表正,红色代表负。

①从数值看到,生物与英文、数学与地理成绩的相关性比较强,说明这些学科之间可能有关联性。

相关性热图
图6:相关性热图

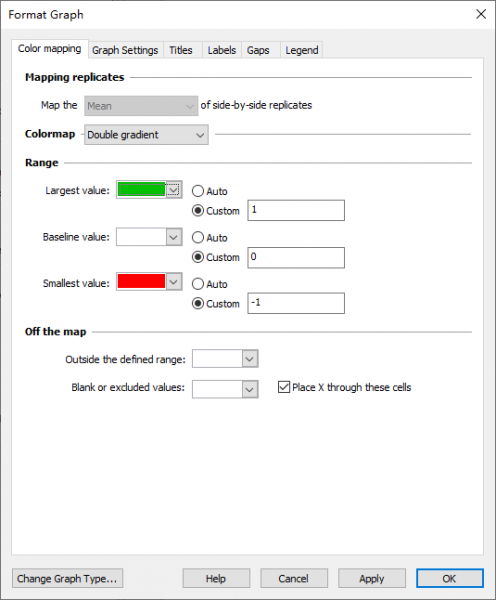

②如果想改一下热图的颜色,可以双击打开格式化工具,如图7所示,在“图表颜色”这里,调整一下最大值的色块,比如这里改成绿色。

图表格式化
图7:图表格式化

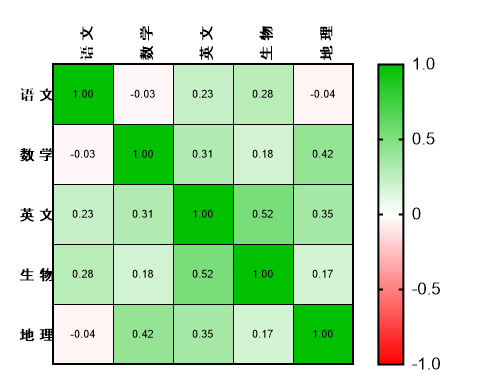

③这样相关性越强的就会显示为绿色与红色,看起来结果会更加清楚一些,大家可以尝试调整一下默认的颜色。

改变颜色
图8:改变颜色

二、Graphpad Prism如何显示bar值

柱状图,是用柱体(bar)来展示数组均值的,默认情况下,大家都会看bar块的高低来分辨数组均值的大小。如果能显示bar值的话,对比起来会更简单,下面来看看怎么操作。

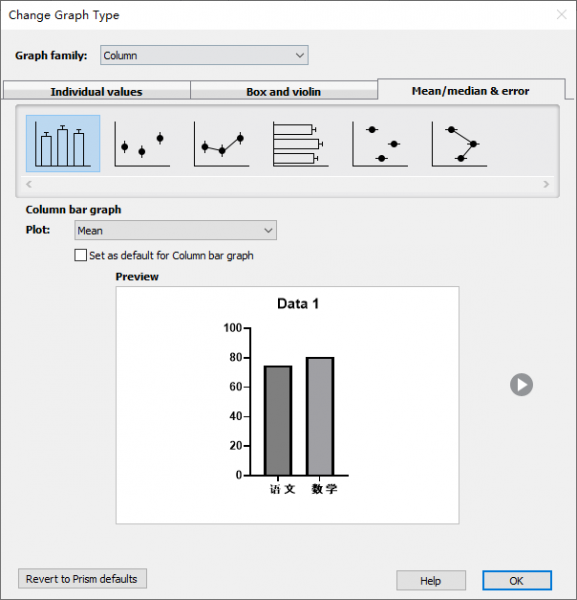

1、我们先建一个column表,并输入语文与数学成绩的数据,就可以用Graphpad Prism的图表功能画出柱状图。此时,Graphpad Prism是默认不显示bar值的。

绘制柱状图
图9:绘制柱状图

2、如果要显示bar值,可以双击一下柱状图,打开Graphpad Prism的格式化功能,切换到注解(annotation)选项卡。

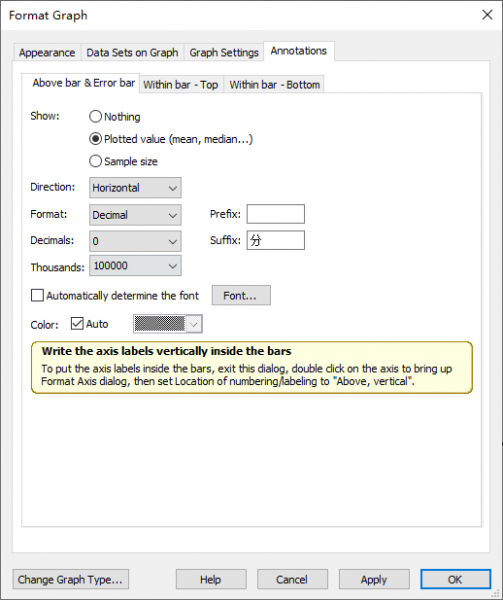

①如图10所示,在“显示内容”里面点选“数值(均值、中位值等)”,在后缀(suffix)填入“分”,表示分数的单位。

②取消自动设置字体的勾选,点击右边的“字体”按钮进行设置。

设置值
图10:设置值

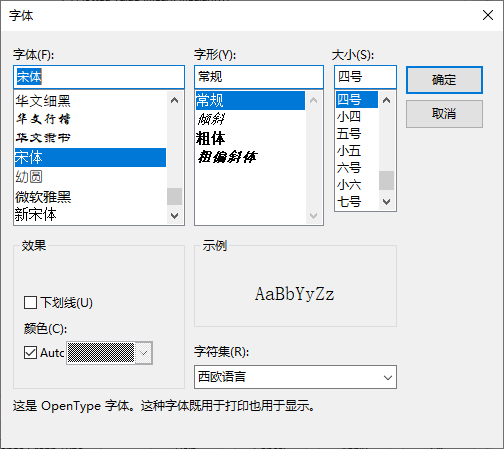

③在字体功能这里,可以设置文字的大小、字形、下划线等,为了让bar值清晰一些,可以用简单的四号宋体来显示。

设置字体
图11:设置字体

④设置好上面的内容后,返回到柱状图,就能看到bar顶部带有单位的分数均值。

显示bar值的柱状图
图12:显示bar值的柱状图

三、小结

以上就是Graphpad Prism如何绘制相关性热图,Graphpad Prism如何显示bar值的全部内容了。相关性热图可以形象地展示各种变量之间的关系,大家在做多变量相关分析的时候,可以尝试一下这种图表,比简单显示系数会更清楚明了。而在柱状图中,我们可以给柱体加上bar值,这样即使柱体的高低差异不明显,也能通过bar值进行对比。

作者:泽洋
