如何用GraphPad做roc曲线 GraphPad做roc曲线怎么添加参考线的标识

品牌型号：联想 小新14

系统：Windows 10

软件版本：GraphPad 10.4.0（621）

在进行数据分析时，我们有时会需要做出roc曲线。因为通过roc曲线的形状和位置，可快速比较不同模型的优劣。而添加参考线（如对角线）则进一步强化了评估的客观性。roc曲线与参考线结合，既提供了直观的视觉对比，又通过量化指标确保了评估的严谨性，是评估分类模型性能不可或缺的工具。今天我们就一起来学习关于如何用GraphPad做roc曲线，GraphPad做roc曲线怎么添加参考线的标识的内容。

一、如何用GraphPad做roc曲线

GraphPad是一款大家都比较熟悉的制图软件，它的操作界面简洁直观，即便是对该软件不熟悉的朋友，也能快速上手绘制ROC曲线。该软件具备强大的数据可视化功能。绘制的ROC曲线线条平滑、颜色鲜明，能精准呈现真阳性率与假阳性率之间的关系。下面我们一起来学习如何用GraphPad做roc曲线的具体操作步骤。

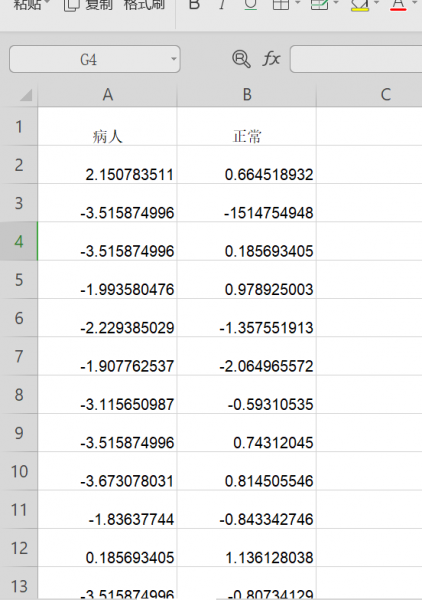

1、准备数据，假设我们用蛋白水平来进行诊断，数据表里收集了病人的蛋白取值和正常人的蛋白取值，我们要针对这个连续性的蛋白水平，寻找一个截断值，大于这个阶段值的就是病人，小于这个阶段值的就是正常人，如下图所示，这里第一列是病人数据，第二列是正常的数据，我们现在用收集到的数据做roc曲线。

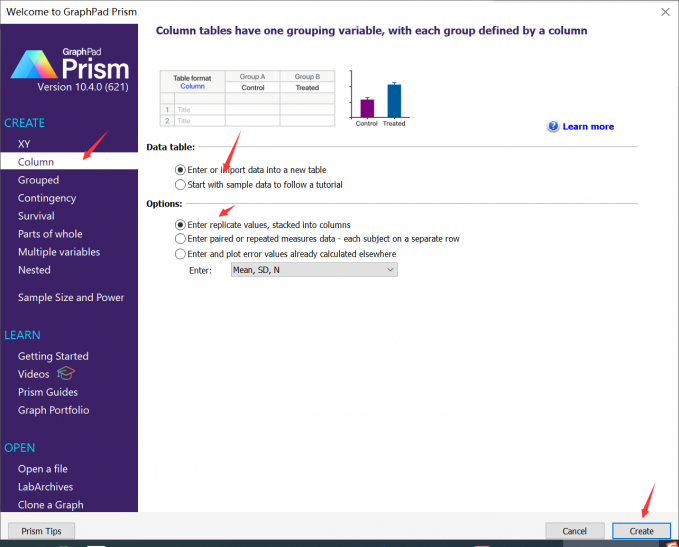

2、双击打开GraphPad软件，在主界面中点击新建一个文件，这里选择column选项。然后右边选择第一个选项，输入原始数据，点击下面的Create按钮创建数据表。

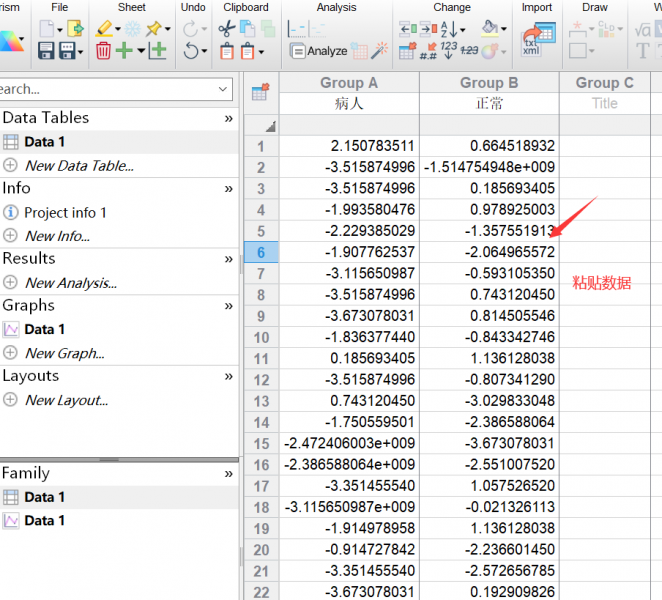

3、创建完成之后，会弹出了一个新的界面，在这界面里，第一列我们就输入病人的数据，第二列就输入正常的数据，或者直接把数据直接复制粘贴过来。

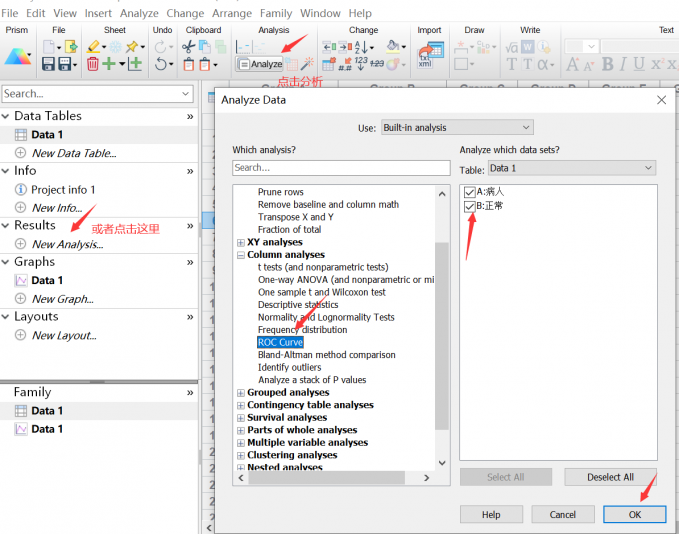

4、输入完数据之后，我们就点击数据表上方的Analyze工具进行数据分析数据。或者在左侧的任务栏里找到Results点击New Analysis选项，会弹出Analyze Data对话框。在Column analyses选项里面找到ROC Curve，我们点击ROC Curve，右侧选中AB列数据，然后点击OK按钮。

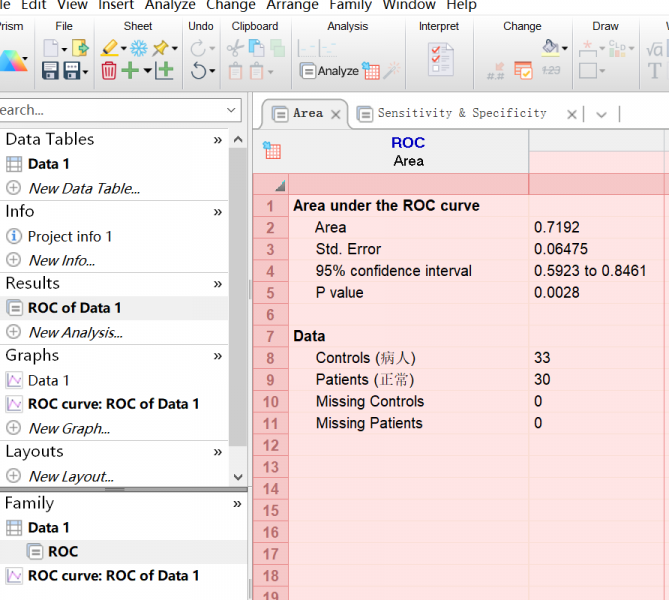

5、弹出Parameters: ROC Curve对话框，在该对话框中，我们不用作调整，直接选择默认选项即可，点击OK按钮，就会生成ROC结果报告。

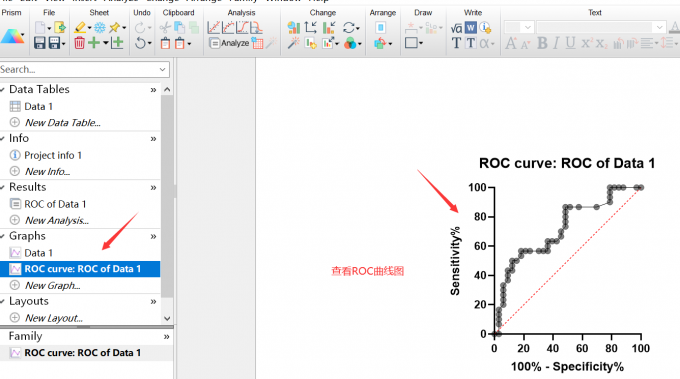

6、接下来是绘制roc曲线，在左侧找到Graphs选项，这里已经根据roc报告结果自动生成了一幅点击roc曲线图。点击ROC curve: Roc of Data 1，可以查看绘制的roc曲线图表。

二、GraphPad做roc曲线怎么添加参考线的标识

根据上文的步骤流程，我们可以轻松的绘制出roc曲线。一般情况下，生成的roc曲线图，会自动添加参考线标识的，如果生成的roc曲线图没有添加参考线的标识，那么我们可以通过以下的方法实现。下面我们就一起来学习在GraphPad中做roc曲线怎么添加参考线的标识的具体操作步骤。

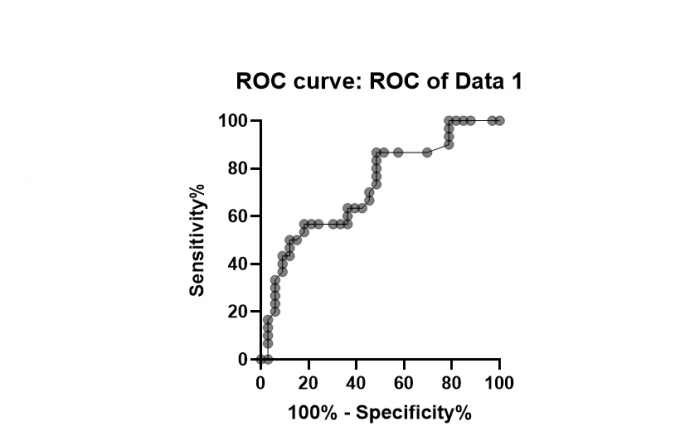

1、如下图所示，这是一幅数据表生产的roc曲线，图表中没有添加参考线标识。这可能是设置了取消勾选参考线导致的，那么我们把参考线勾选上即可在图表中完成添加。

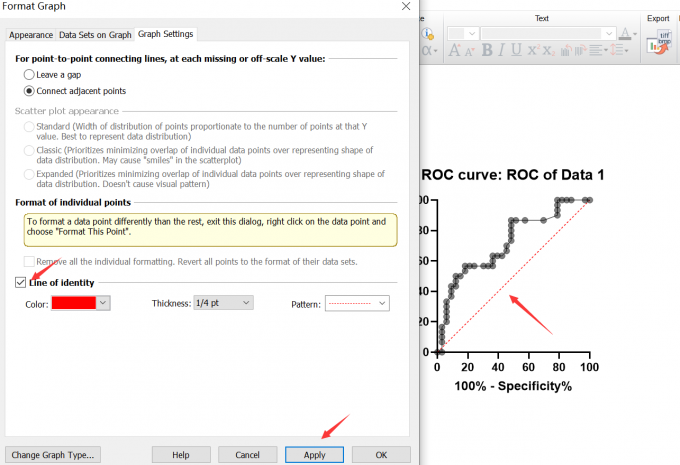

2、首先双击roc曲线，弹出Format Graph对话框，在对话框的上方点击Graph Settings选项。在弹出的新界面中找到Line of identity选项并勾选，点击下方的Apply按钮预览，可以看到图表中添加了一条参考线。

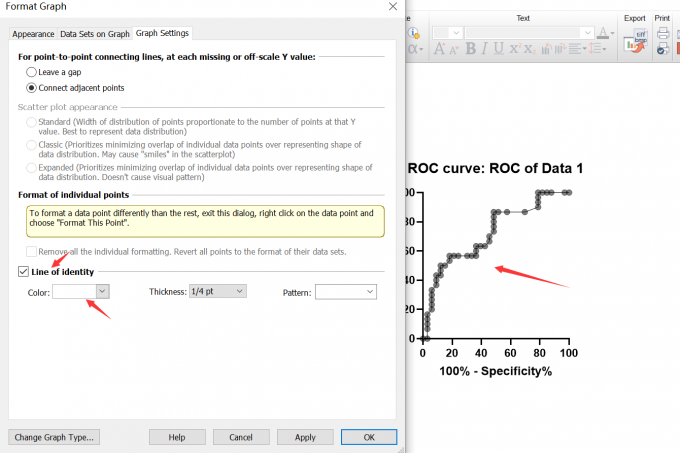

3、如果我们勾选了Line of identity选项，点击Apply按钮预览，发现图表中并没有添加上参考线标识，这可能是参考线的颜色和图表的背景色一致。如下图所示，虽已勾选Line of identity选项，但参考线颜色误调整成了白色，与图表背景融为一体。

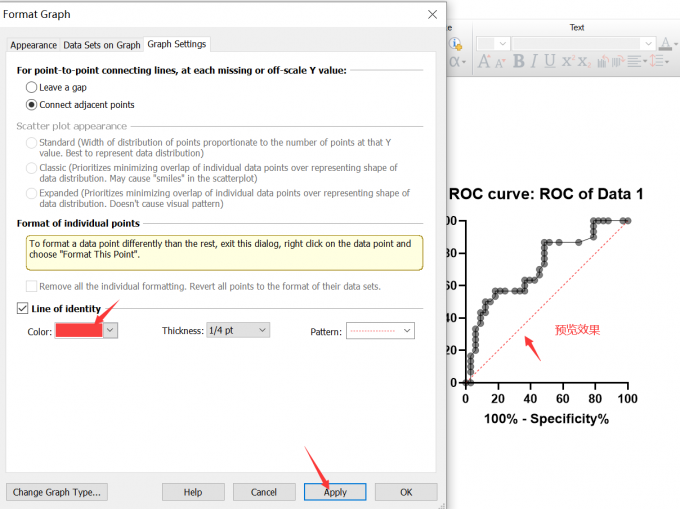

4、这时我们需要把误差线的颜色修改成其他颜色，与背景色区分开来。比如，这里我把它调整成了红色，点击Apply按钮预览，即可看到图表中出现了一条红色的参考线。

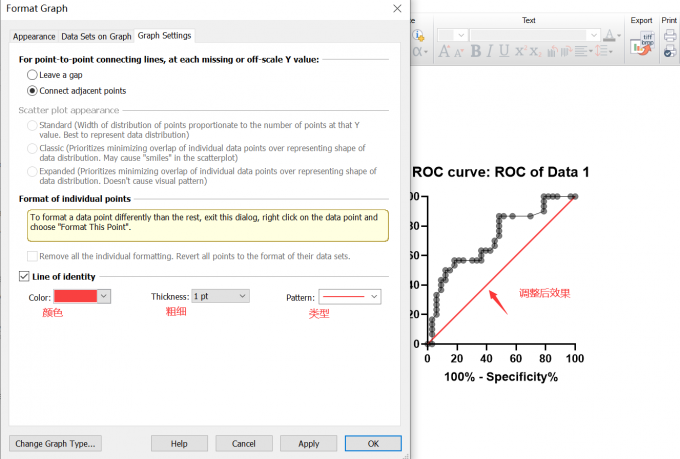

5、接下来可以对参考线的颜色粗细和类型进行设置，点击下方的Color选项，选择喜欢的颜色进行调整。点击Thickness选项可以修改粗细，我们把这里改成1pt，后面的Pattern可以更换参考线的类型，比如改成实线或者圆点虚线。修改完成后点击OK按钮，这样参考线就添加完成了。

以上就是关于如何用GraphPad做roc曲线，GraphPad做roc曲线怎么添加参考线的标识的全部内容。通过以上步骤，我们已经了解了在 GraphPad 中绘制roc曲线以及添加参考线标识的方法。绘制roc曲线可以直观呈现模型性能，而添加参考线标识则让我们对模型效果有更清晰的判断。希望本文的内容能帮助有需要的小伙伴。

署名：梦
